| Nama merek: | yue lin sen |
| Nomor Model: | Y2257 |
| MOQ: | 100 buah |
| Harga: | 0.5-20 |
| Ketentuan Pembayaran: | T/T |
| Kemampuan Penyediaan: | 5000000PCS |

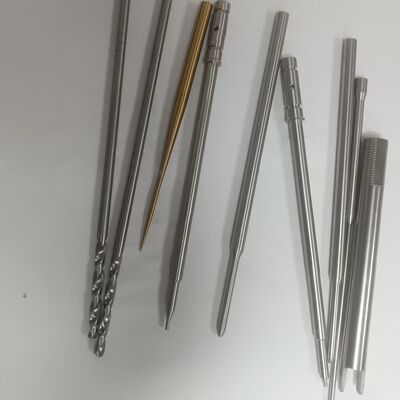

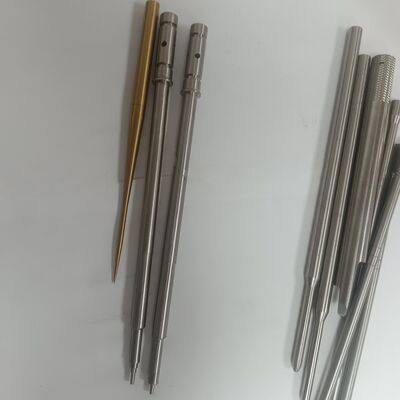

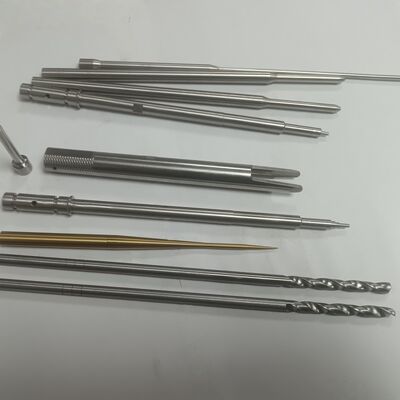

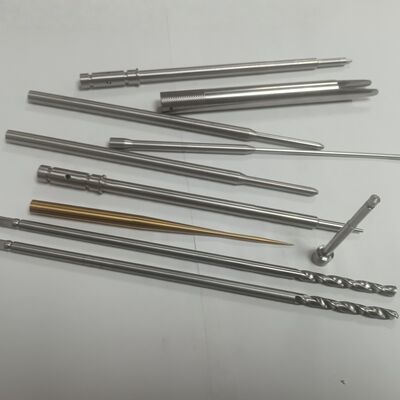

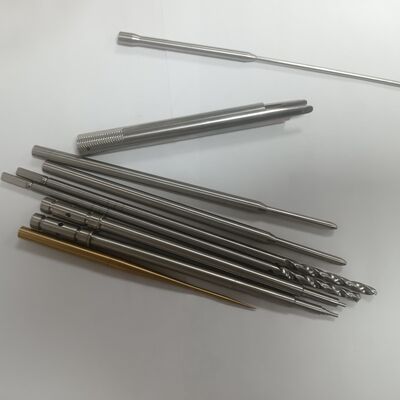

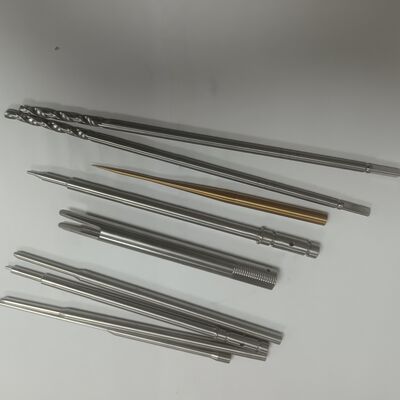

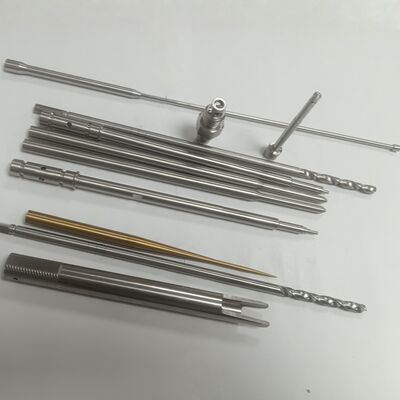

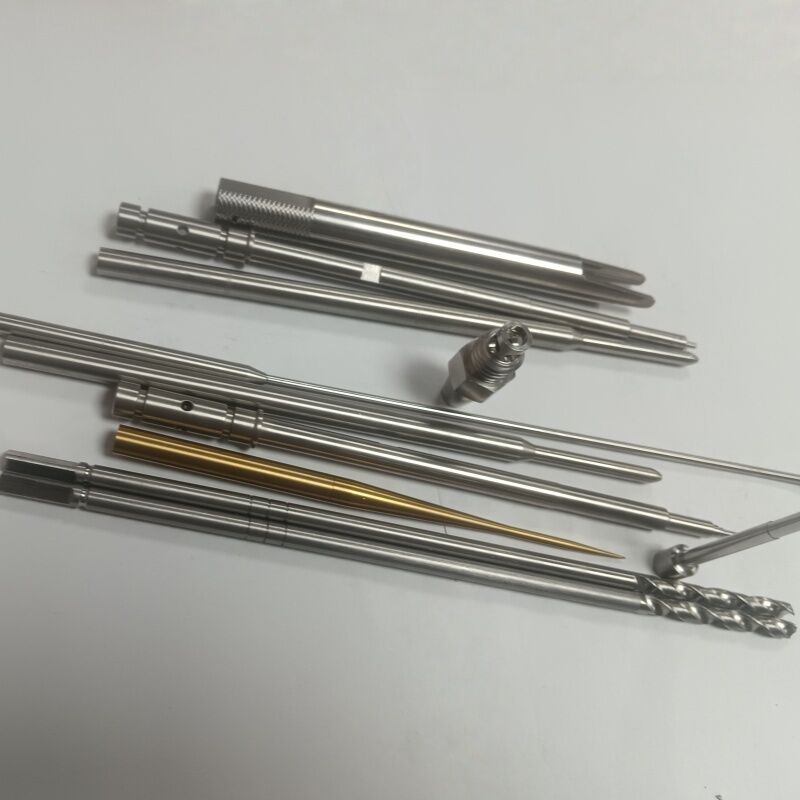

Perlengkapan suku cadang mesin penggiling CNC sumbu panjang baja tahan karat 304
Custom 304 Stainless Steel Metal Long Shaft CNC Milling Parts & Components adalah elemen mekanik memanjang yang dirancang dengan presisi yang diproduksi untuk spesifikasi yang tepat untuk aplikasi yang menuntut.Bagian-bagian ini dimulai sebagai solid 304 stainless steel bar stok dan diubah melalui canggih multi-eksis CNC milling menjadi kompleksProses ini unggul dalam menciptakan fitur rumit di sepanjang panjang poros, seperti datar, keyways, splines, gigi, benang,dan bor presisi, sambil mempertahankan kelancaran kritis, konsentrisitas, dan permukaan akhir.Kekuatan inheren dan ketahanan korosi 304 stainless steel memastikan komponen ini menawarkan daya tahan dan keandalan dalam lingkungan operasi yang ketat.
Pemilihan Bahan & Persiapan:Bar bulat bersertifikat 304 stainless steel dipilih, diperiksa untuk keteraturan, dan dipotong ke panjang kosong yang dioptimalkan.
Pembalik & Pusatkan dengan presisi:Blank awal dipasang di mesin bubut CNC atau di antara pusat untuk menetapkan diameter utama, membuat lubang pusat yang tepat untuk dukungan penggilingan berikutnya, dan memastikan poros berjalan benar.
Fresing CNC Multi-Axis (Proses Inti):Poros ditransfer ke mesin penggilingan CNC multi-sumbu (3-sumbu, 4-sumbu, atau 5-sumbu) atau pusat giliran pabrik.mesin melakukan operasi seperti::
Penggilingan datar longitudinal atau bagian berbentuk D.
Memotong jalur kunci atau spline yang tepat sepanjang panjangnya.
Gigi gigi mesin atau fitur spiral.
Pengeboran dan mengetuk lubang silang atau menciptakan geometri lateral yang kompleks.
Pemeriksaan dalam proses & Kontrol tegak lurus:Siklus pengamatan dan pemeriksaan manual dilakukan selama pemesinan untuk memantau dimensi kritis.
Pengolahan Panas & Pengurangan Stres (Fleksibel):Untuk aplikasi yang membutuhkan sifat mekanik tertentu atau untuk meringankan tegangan pengolahan di poros ultra panjang, perawatan panas (penggilingan, pengolahan larutan) dilakukan.
Operasi finishing akhir:Ini dapat mencakup penggilingan presisi untuk toleransi diameter yang sangat ketat, mengasah lubang internal, mengejar benang, dan finishing getar atau electropolishing untuk kualitas permukaan yang superior.
Metrologi Komprehensif & Pelaporan:Poros yang sudah selesai menjalani inspeksi penuh menggunakan CMM, komparator optik, penguji gigi, dan analizer keruwetan permukaan.
Mesin Industri & Otomasi:Arus drive, rol conveyor, batang aktuator, batang gerak linier, dan batang panduan presisi.
Pengolahan Makanan dan Minuman:Poros pencampur, sekrup penggiling, spindel mesin pengisi, dan komponen lain yang membutuhkan ketahanan korosi dan kebersihan.
Marinir & Offshore:Batang katup, poros pompa, dan komponen penghubung yang terkena lingkungan korosif.
Peralatan medis & laboratorium:Arus untuk perangkat diagnostik, mekanisme penyesuaian, dan sistem penentuan posisi presisi.
Mesin pengemasan:Penuh nozzles, camshafts, dan putar mandrels.
Robot & Kontrol Gerak:Hubungan lengan robot, input drive harmonik, dan komponen aktuator khusus.
| Kategori | Parameter | Spesifikasi / Kapasitas |
|---|---|---|
| Bahan | Kelas standar | 304 stainless steel (AISI 304, UNS S30400) |
| Kelas Alternatif | 303 (Meningkatkan kemampuan pengolahan), 316/L (Kekebalan korosi yang lebih tinggi) | |
| Kondisi | Annealed, Cold Drawn, Centerless Ground stok tersedia. | |
| Ruang lingkup pemesinan | Proses Utama | Multi-Axis CNC Milling (3/4/5-axis) terintegrasi dengan CNC Turning (Mill-Turn). |
| Proses Pendukung | Deep Hole Drilling, Gun Drilling, ID/OD Grinding, Gear Hobbing/Shaping | |
| Kapasitas Dimensi | Panjang poros maksimum | Hingga 2000 mm (standar). konfigurasi yang lebih panjang dengan pengaturan khusus. |
| Diameter maksimum yang diputar | Sampai Ø120 mm. | |
| Ukuran Fitur Maksimum yang Dihancurkan | Terbatas oleh jangkauan alat dan stabilitas poros. | |
| Keakuratan & Toleransi | Toleransi Diameter (Menggiling/Menghidupkan) | Standar:± 0,025 mm.Keakuratan:± 0,01 mm.Penggilingan:± 0,005 mm. |
| Kejujuran Toleransi | Sedikitnya 0,01 mm per 100 mm panjang (dapat dicapai dengan penggilingan). | |
| Konsentrisitas / TIR | ≤ 0,02 mm untuk permukaan bearing/journal kritis. | |
| Toleransi Spline/Keyway | Menurut standar DIN/ISO/ANSI (misalnya, DIN 5480, ANSI B92.1). | |
| Perbaikan permukaan (Ra) | Seperti digiling:10,6 - 3,2 μm.Digiling/Dipulsa:0.4 - 0,8 μm.Dilapisi dengan elektrolit:< 0,4 μm. | |
| Kompleksitas Fitur | Fitur Aksial | Flat, hex, Torx profil, alur longitudinal. |
| Fitur Radial | Gear, spline, benang (eksternal/internal), lubang pin, alur cincin snap. | |
| Fitur Akhir | Hub kompleks, flanges, ujung kerucut, bentuk drive khusus. | |
| Penjaminan Mutu | Peralatan Pemeriksaan | CMM Perjalanan Besar, Komparator Optik untuk Profil, Mesin Pengukuran Gear, Penguji Permukaan. |
| Sertifikasi Bahan | Sertifikat Uji Mill (MTC) sesuai dengan EN 10204 3.1 disediakan. | |
| Artikel Pertama Pemeriksaan | FAIR penuh per AS9102 atau format khusus pelanggan tersedia. | |
| Rincian produksi | Waktu Pelaksanaan Prototipe | 2-4 minggu. |
| Produksi Bervolume Rendah hingga Menengah | Perencanaan produksi berdasarkan kompleksitas dan kuantitas. | |
| Layanan sekunder | Pengolahan Panas | Annealing, Menghilangkan Stres, Pengobatan Solusi. |
| Pengolahan Permukaan | Passifikasi, Electropolishing, Bead Blasting, Berbagai Plating. | |
| Penandaan | Laser mengukir untuk nomor bagian, logo, atau tanda orientasi. |
