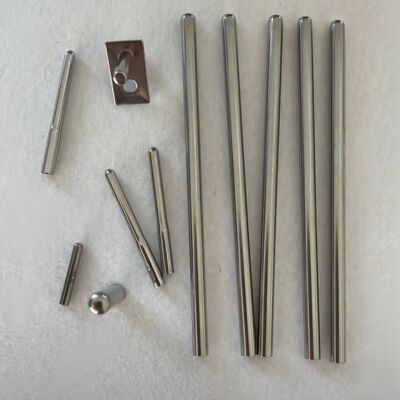

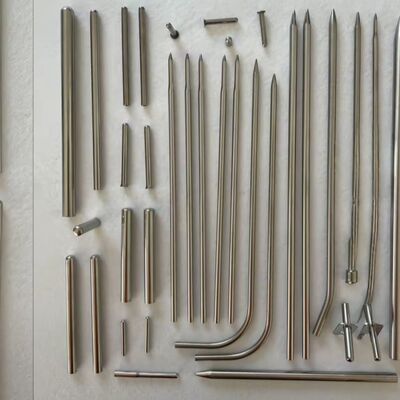

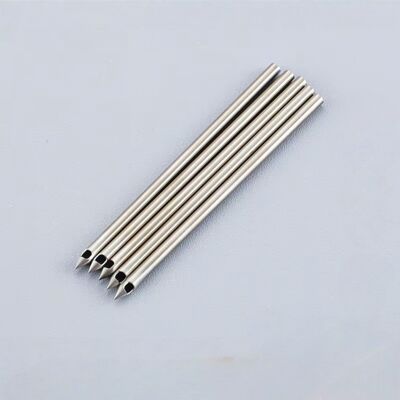

Pemrosesan tabung kapiler baja tahan karat 304 316L pemotongan laser slotting kepala berdiameter variabel dan ujung meruncing

Deskripsi Produk

Pengolahan khusus 304/316L Stainless Steel Capillary Tubing: Slotting, Diameter Changing, End Capping/Sealing, dan Flaring adalah proses yang komprehensif,layanan manufaktur presisi multi-operasi yang dirancang untuk mengubah tabung kapiler standar menjadi tabung kapiler canggih, komponen fungsional. Layanan terintegrasi ini menangani tabung baja tahan karat 304 atau 316L dengan lubang halus dan melakukan serangkaian operasi nilai tambah: slot atau perforasi presisi,pengurangan diameter terkontrol (swaging) atau ekspansi, menutup satu ujung dengan tutup atau kubah khusus, dan membakar ujung yang berlawanan untuk koneksi yang mudah.dan aplikasi industri khusus di mana kontrol aliran yang tepat, penyegelan, dan koneksi sangat penting.

Pengolahan Produk

1. Pemilihan Bahan & Persiapan:Tabung kapiler baja tahan karat 304 atau 316L berkualitas tinggi dipilih berdasarkan kebutuhan ketahanan korosi. Tabung dipotong ke panjang awal yang ditentukan, dibersihkan, dan dihaluskan.

2. Precision Slotting/Perforasi:Menggunakan pemotongan micro-laser atau EDM presisi, slot, lubang, atau pola yang kompleks di mesin ke dinding tabung di lokasi tertentu..

3. Perubahan diameter (Swaging/Reduction atau Expansion):

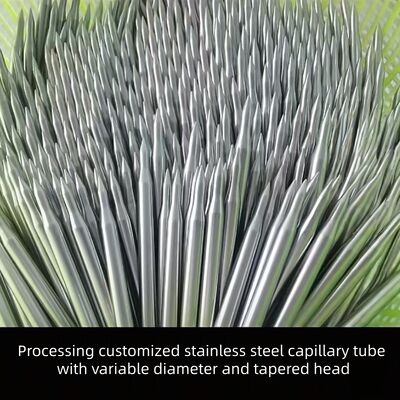

   • Swaging:Bagian tabung dikompresi radial menggunakan mati presisi untuk menciptakan pengurangan diameter luar (OD) yang kerucut atau bertahap, seringkali juga mempengaruhi diameter dalam (ID).

   • Meningkatkan:Ujung tabung diperluas dengan menggunakan mandrel kerucut untuk meningkatkan diameternya, biasanya untuk membentuk flange atau fitur koneksi.

4. Penutup/Pembatasan akhir:Satu ujung tabung ditutup secara permanen.

   • Pembentukan dingin:Ujung tabung ditekan ke dalam die untuk membentuk kubah hemisferik atau datar.

   • Pengelasan:Tutup atau colokan terpisah dilas ke ujung tabung menggunakan TIG atau las laser untuk segel integritas tinggi.

5. End Flaring:Ujung yang berlawanan (atau yang lain) dibakar menggunakan alat pembentuk untuk menciptakan pembukaan berbentuk trompet atau kerucut.

6. Pengolahan Panas & Finishing:Setelah pengolahan dingin (swaging, flaring), bagian-bagian dapat mengalami penggilingan penghilang tegangan.mencapai permukaan internal yang halus, dan memberikan finishing bersih.

7. Pembersihan, Pemeriksaan & Pengujian:Pembersihan intensif menghilangkan semua kontaminan. 100% inspeksi visual dan dimensi dilakukan. Tes tekanan atau kebocoran opsional memverifikasi integritas ujung yang disegel dan perakitan keseluruhan.

Aplikasi Produk

• Kromatografi & Instrumen Analisis:Jarum pengenalan sampel khusus, tabung nebulizer, dan saluran transfer dengan ujung tertutup dan koneksi yang menyala untuk perlengkapan.

• Bagian-bagian Sub-Mengumpulkan Perangkat Medis:Komponen untuk pena penyampaian obat, pompa mikro, atau sensor diagnostik yang membutuhkan waduk tertutup, port sisi, dan port koneksi.

• Dispenser cairan presisi:Tips untuk jarum suntik atau dispenser di mana ujung yang membesar membantu penyerapan cairan dan ujung yang tertutup atau berlubang mengendalikan dispersi.

• Sensor Sonde & Thermowell:Penutup untuk sensor suhu atau pH di mana ujung tertutup, kubah melindungi sensor dan slot memungkinkan interaksi medium.

• Lubrikasi atau pendinginan industri:Micro-nozzles atau tabung feeder dengan dasar tertutup dan inlet yang dibesarkan untuk pemasangan selang.

Parameter teknis produk (tabel rinci)
