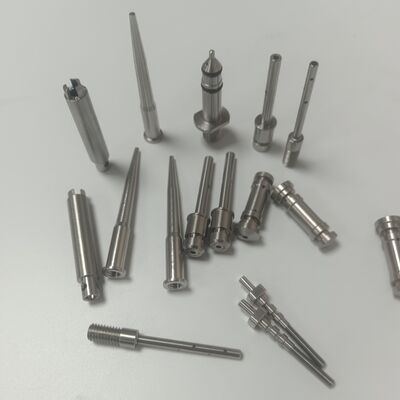

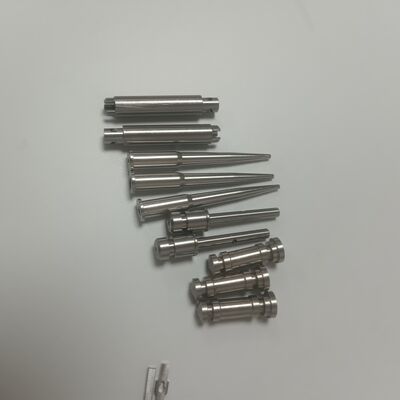

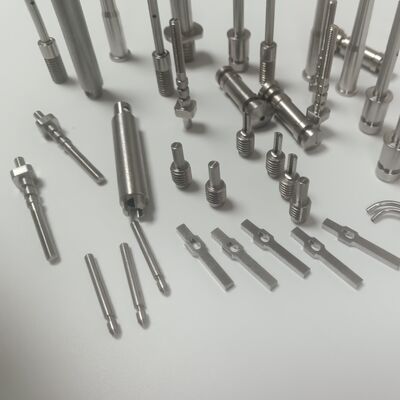

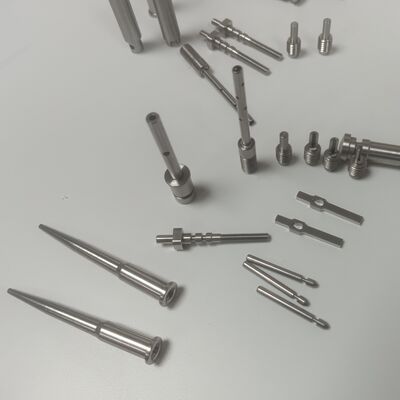

Suku Cadang Medis CNC Milling Presisi Mikro Baja Tahan Karat 420j2

Deskripsi Produk

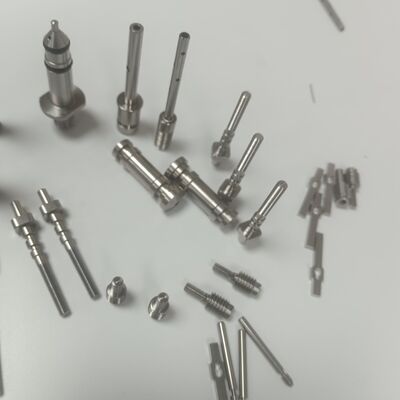

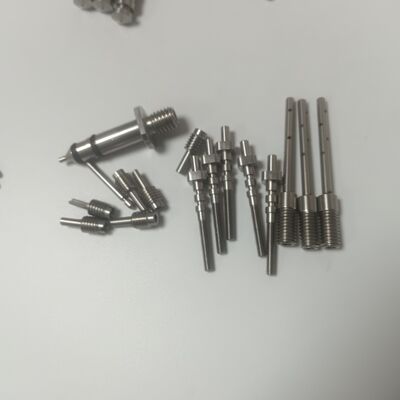

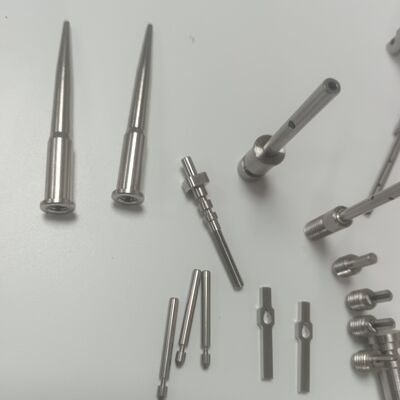

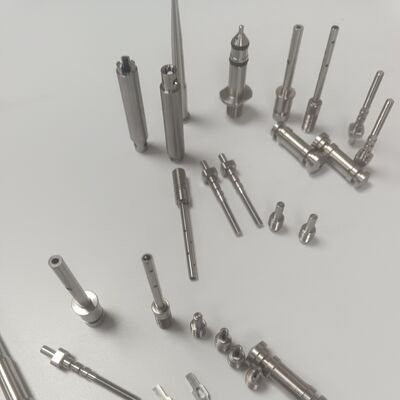

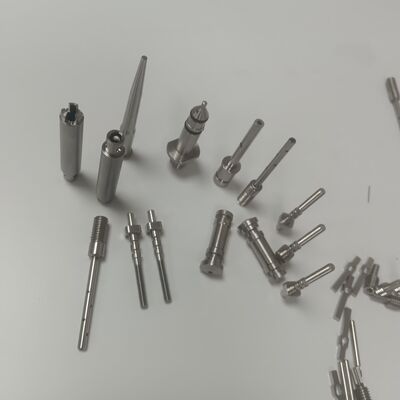

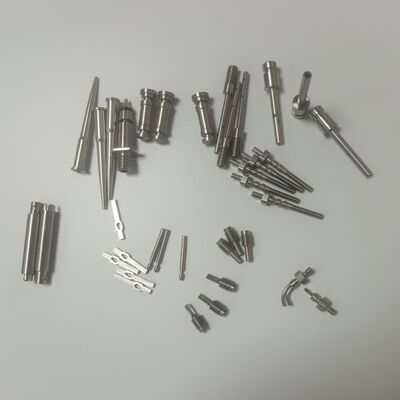

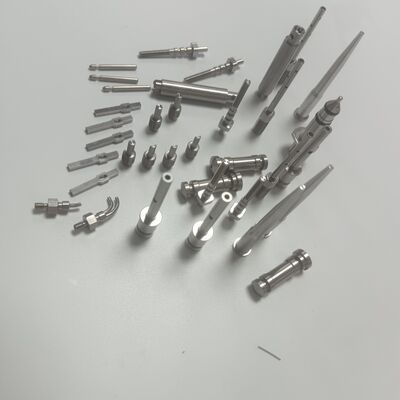

420J2 Baja tahan karat Micro-Precision CNC Milled Medical Spare Parts memiliki toleransi tinggi,komponen miniatur yang dirancang untuk aplikasi yang paling menuntut dalam perangkat medis dan instrumen bedahMenggunakan 420J2 stainless steel kelas martensitic dikenal untuk kekerasan yang sangat baik, ketahanan haus,dan kemampuan untuk mempertahankan tepi tajam setelah perawatan panasProses ini mencapai akurasi dimensi yang luar biasa, geometri yang kompleks, dan finishing permukaan yang unggul.membuat komponen ini ideal untuk perakitan kritis di mana keandalan, daya tahan, dan presisi tidak dapat dinegosiasikan.

Pengolahan Produk

1. Verifikasi bahan & pra-pengolahan:Bahan baja tahan karat bersertifikat 420J2 diverifikasi untuk kimia.Blank dipotong dengan presisi dan mengurangi tekanan jika perlu.

2. Setup mesin CNC presisi mikro:Bagian-bagian lunak yang kosong dipasang di pusat pemesinan CNC presisi tinggi, sering kali mesin bubut tipe Swiss 5 sumbu atau mesin micro-milling.Pengaturan memprioritaskan kekakuan dan kontrol getaran untuk mencapai akurasi tingkat mikron.

3. Multi-Axis Micro-Milling & Turning:Dengan menggunakan penggilingan ujung diameter mikro (hingga 0,1 mm) dan alat-alat butiran halus, bagian-bagian diproses.dan lubang dengan toleransi dalam kisaran mikronFitur-fitur seperti ujung pemotong pada pisau bedah sudah terbentuk pada tahap ini.

4. Pengolahan panas (pengeras & tempering):Setelah pemesinan ke dimensi akhir dalam keadaan lunak, bagian-bagian mengalami proses pengerasan vakum yang tepat, diikuti oleh beberapa siklus tempering.Hal ini mencapai tujuan kekerasan tinggi (biasanya 50-55 HRC sementara meringankan ketegangan dan mempertahankan ketahanan yang diperlukan.

5. Finishing setelah perawatan panas:Setelah pengerasan, permukaan dan tepi kritis (misalnya tepi pisau, permukaan bantalan) mengalami penggilingan presisi, pengasah,atau lapping untuk memperbaiki distorsi minimal dan mencapai toleransi ultra-halus akhir dan tepi tajam seperti pisau cukur.

6. Super-Finishing & Pembersihan:Bagian-bagian mengalami finishing khusus seperti tumbling getar untuk deburring, diikuti dengan electropolishing atau micro blasting untuk mencapai finishing permukaan tertentu (Ra < 0.2 μm) dan meningkatkan ketahanan korosiPembersihan ultrasonik intensif di lingkungan kamar bersih menghilangkan semua kontaminan.

7. Metrologi & Inspeksi:Setiap bagian diperiksa 100% menggunakan sistem penglihatan pembesar tinggi, pengukuran optik tanpa kontak, dan CMM mikro. Kekerasan diverifikasi. Untuk komponen pemotongan, ketajaman diuji.

Aplikasi Produk

• Instrumen Bedah Minim Invasif:rahang, engsel, pin, dan komponen pemicu untuk alat laparoskopi, pemotong endoskopi, dan penjepit biopsi.

• Alat bedah ortopedi dan gigi:Bilah untuk osteotomes, komponen untuk tulang rongeurs, pengemudi untuk sekrup / piring, dan ujung pemotong untuk bor / burrs.

• Bilah bedah sekali pakai & dapat digunakan kembali:pisau pisau pisau pisau pisau pisau pisau pisau pisau pisau pisau pisau pisau

• Mekanisme Perangkat Medis:Gir, pegas, penjepit, dan konektor miniatur untuk pompa pengiriman obat, auto-injektor, dan perangkat diagnostik.

• Instrumen bedah hewan:Komponen kecil yang mirip untuk operasi hewan.

Parameter teknis produk (tabel rinci)





Kategori	Parameter	Spesifikasi / Rincian
Bahan	Tingkat dasar	420J2 Baja tahan karat (AISI 420J2, UNS S42000) - Martensitic
	Sifat Utama	Kekerasan tinggi setelah perawatan panas, ketahanan haus yang baik, ketahanan korosi sedang, kemampuan untuk mengambil polish halus / tepi tajam.
	Kondisi yang Disediakan	Annealed (untuk pemesinan) & Thermal Treated (untuk kekerasan tertentu, biasanya HRC 50-55).
Fisik & Mekanis (Mengeras)	Kekerasan (Akhir)	50 - 55 HRC (Mampu disesuaikan melalui protokol pengolahan panas)
	Kekuatan tarik	~ 1600 - 1900 MPa (Kira-kira, tergantung pada kekerasan)
	Ketahanan Korosi	Baik untuk aplikasi medis; lebih baik dari banyak baja alat tetapi kurang dari 316L.
Kemampuan Mesin	Proses Utama	5-Axis Micro-Milling, CNC Swiss Machining, Precision Micro-Turning
	Peralatan	Pusat pemesinan presisi tinggi dengan kemampuan posisi sub-mikron.
	Ukuran Fitur Minimal	0.05 mm(misalnya, micro-hole, dinding tipis, benang pitch halus)
Keakuratan & Toleransi	Toleransi dimensi standar	± 0,005 mm (± 0,0002")
	Toleransi Presisi Tinggi	± 0,002 mm (± 0,00008")dapat dicapai pada fitur kritis
	Toleransi Geometri	Posisi yang benar, paralelisme, rata hingga 0,005 mm.
	Perbaikan permukaan (Sebagaimana Mesin)	Ra 0,4 - 0,8 μm
Spesifikasi Bagian	Dimensi Bagian Maksimum	Biasanya hingga 25 mm dalam dimensi terbesar untuk pekerjaan presisi mikro.
	Geometri Kompleks	Gir mikro, cams rumit, undercuts, multi-start benang, tepi pisau cukur.
Permukaan & Finish (Pasca Proses)	Pilihan permukaan akhir	Elektrolitik(Ra < 0,2 μm, peningkatan ketahanan korosi),Terbakar mikro(penyelesaian matte),Cermin yang dipoles.
	Kecerdasannya (untuk pisau)	Dapat mencapai tepi pemotong dengan jari-jari tepi < 1 μm.
Kualitas & Kepatuhan	Peralatan Pemeriksaan	Mesin Pengukuran Koordinat Optik (CMM), Mikroskop Pemindaian Laser, Profilometer Permukaan, Tester Kekerasan Rockwell.
	Sertifikasi Bahan	Sertifikat Uji Mill (MTC) sesuai dengan EN 10204 3.1 dengan kimia lengkap.
	Biokompatibilitas	Bahan dianggap biokompatibel untuk aplikasi instrumen (ISO 10993-1, -5).
	Kebersihan	Dipersihkan dan dikemas di ruang bersih Kelas 7 ISO (atau lebih baik).
	Dukungan Peraturan	Diproduksi di bawah sistem manajemen mutu yang sesuai dengan ISO 13485:2016 Catatan riwayat perangkat lengkap (DHR) untuk suku cadang OEM.
