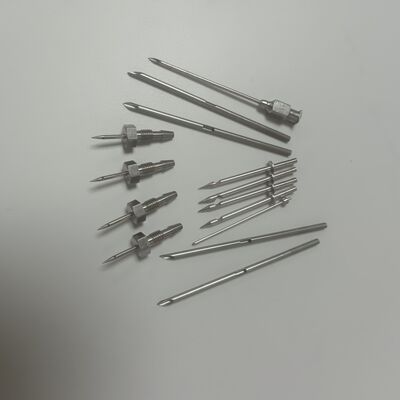

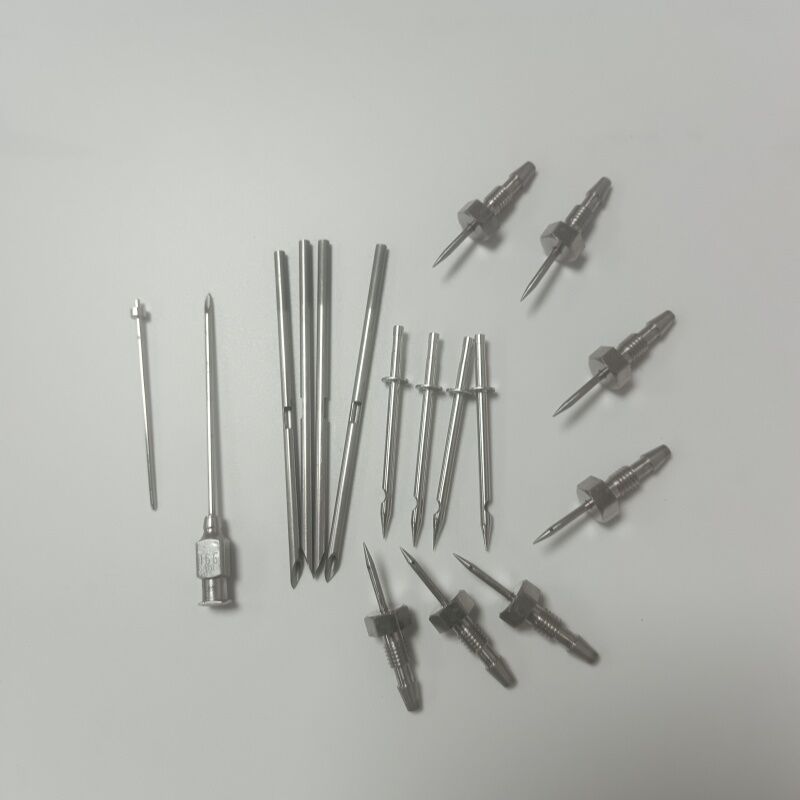

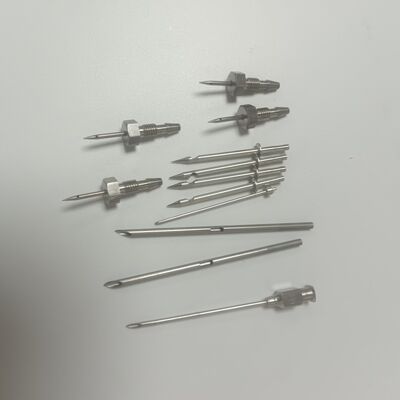

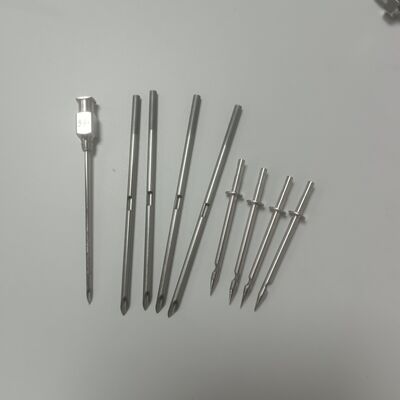

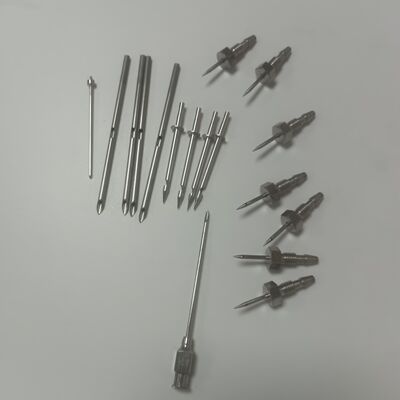

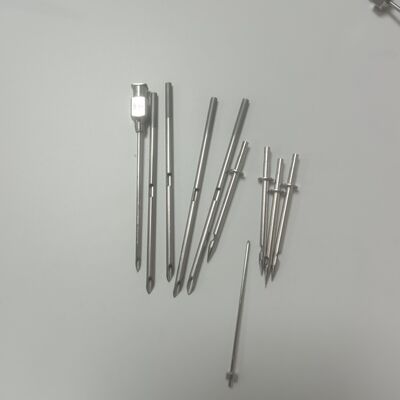

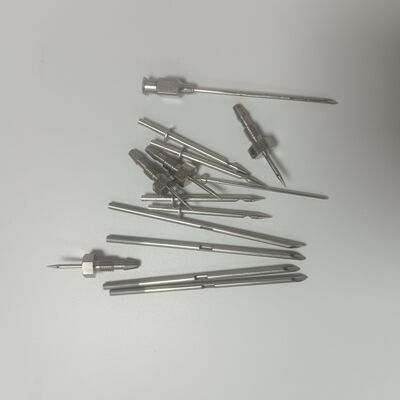

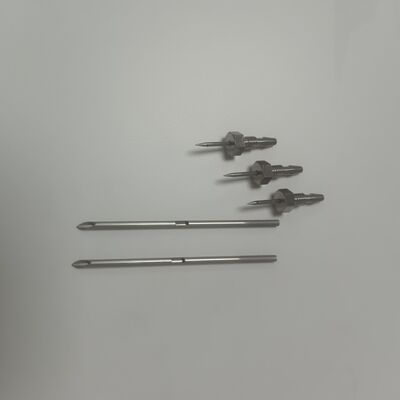

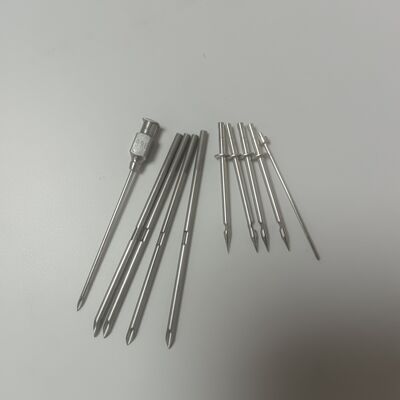

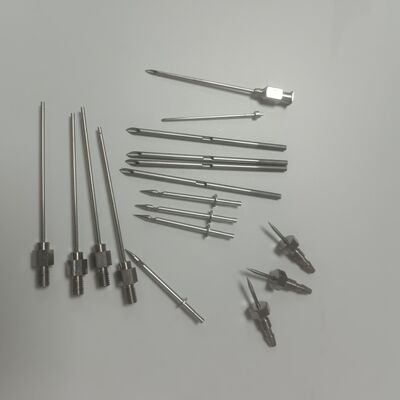

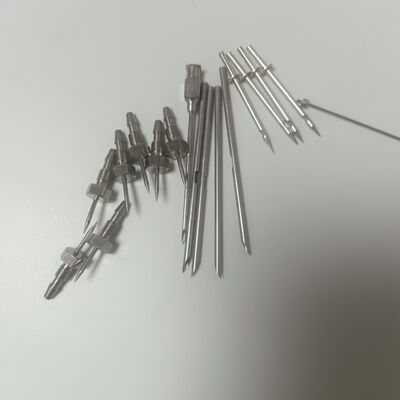

Jarum tusuk lubang samping benang kapiler baja tahan karat 304

304 Stainless Steel Capillary Thread Side Hole Puncture Needle

Deskripsi Produk

304 Stainless Steel Capillary Threaded Side-Port Puncture Needle adalah komponen multifungsi yang dirancang untuk aman, tertutup,dan akses cairan yang tepat dalam aplikasi yang menuntutIni menggabungkan tabung kapiler lubang halus untuk menangani volume kecil, bagian berujung (hub atau poros) untuk koneksi mekanik yang kuat dan penyegelan,dan satu atau lebih pintu sisi presisi (lubang) untuk keluar cairan alternatifDesain terintegrasi ini memungkinkan pengiriman sisi atau pengambilan sampel sementara benang memastikan antarmuka yang tahan kebocoran, tahan getaran.sangat cocok untuk sistem tekanan tinggi, instrumen analitik, dan proses industri khusus di mana keandalan dan presisi sangat penting.

Pengolahan Produk

1. Persiapan bahan & pemilihan tabung:Tabung kapiler baja tahan karat 304 berkualitas tinggi dengan diameter dalam dan luar yang tepat dipilih, dipotong ke panjang, dan dibersihkan.

2. Pengolahan Porsi Sisi (Proses Kunci 1):Menggunakan micro-bor presisi atau Electrical Discharge Machining (EDM), satu atau lebih port sisi dibuat di lokasi tertentu di sepanjang poros jarum.posisi, dan tepi yang bersih dan tidak bergerigi.

3. Pengolahan benang (proses utama 2):Benang dipotong dengan presisi pada komponen:

   • Opsi A (Hub Threading):Hub terpisah diproses dengan benang internal atau eksternal (misalnya, 10-32 UNF, M6x1) dan kemudian dilampirkan secara permanen ke tabung kapiler melalui las laser atau brazing.

   • Opsi B (Tindakan poros langsung):Bagian dari tabung kapiler itu sendiri digiling dengan presisi atau diputar untuk menciptakan benang mikro eksternal.

4. Pembentukan tip:Ujung distal tabung kapiler digiling ke geometri titik tertentu. Ini bisa menjadi titik lancet tajam untuk menusuk septa, titik pensil untuk aplikasi non-core,atau ujung tumpul jika digunakan hanya untuk transfer cairan melalui port sisi.

5. Menggabung & Penutup:Untuk perakitan hub, sendi antara tabung kapiler dan hub selesai untuk memastikan kekuatan dan integritas kebocoran.Seluruh perakitan kemudian mengalami electropolishing dan pasivasi kimia untuk mencapai, permukaan tahan korosi.

6. Pengujian & Inspeksi yang ketat:Pemeriksaan 100% mencakup pemeriksaan dimensi (OD, ID, pas thread, lokasi/ukuran side-port), pengujian kebocoran helium atau pengujian tekanan untuk memastikan integritas side-port dan segel thread,dan pengujian aliran fungsional.

Aplikasi Produk

• Kromatografi Tekanan Tinggi (HPLC/GC):Sebagai jarum pintu injeksi tertutup, berujung atau probe pengenalan sampel dengan pintu samping untuk gas sarung atau jalur aliran alternatif.

• Instrumen Kimia & Proses:Untuk pengambilan sampel tertutup dari wadah atau pipa bertekanan, di mana sambungan berujung memastikan keamanan dan port sisi memungkinkan pengambilan sampel jauh dari sedimen pipa.

• Sistem Daya Cairan & Pneumatik:Sebagai komponen injeksi tekanan tinggi atau katup pembekuan di mana koneksi berujung kritis dan cairan diarahkan ke sisi.

• Produksi peralatan medis khusus (peralatan proses):Digunakan dalam perakitan atau mesin pengisi untuk pengiriman yang tepat, tertutup dari perekat atau cairan (tidak untuk penggunaan langsung pasien kecuali ditentukan sebagai kelas medis).

• Penelitian & Pengembangan:Antarmuka fluida khusus untuk reaktor skala laboratorium atau pengaturan analitis yang membutuhkan koneksi yang aman dan geometri aliran tertentu.

Parameter teknis produk (tabel rinci)
