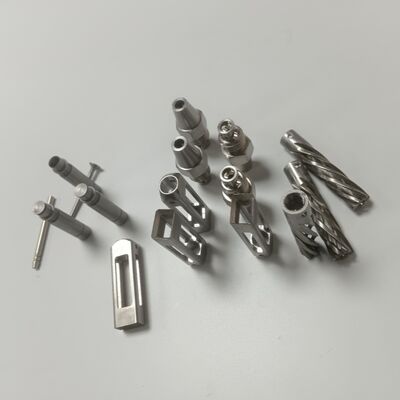

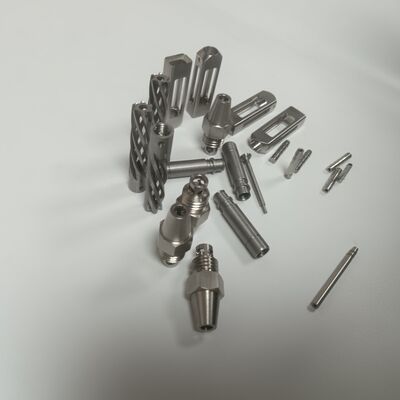

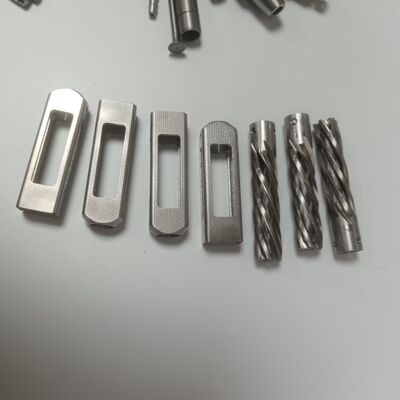

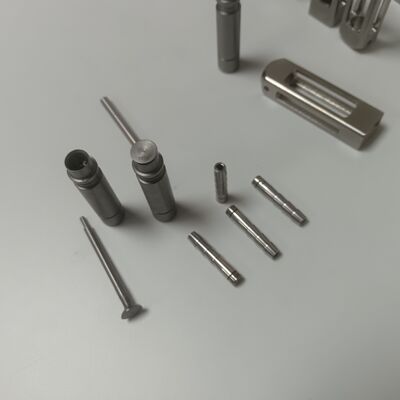

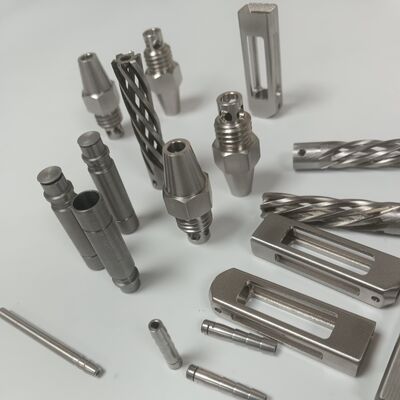

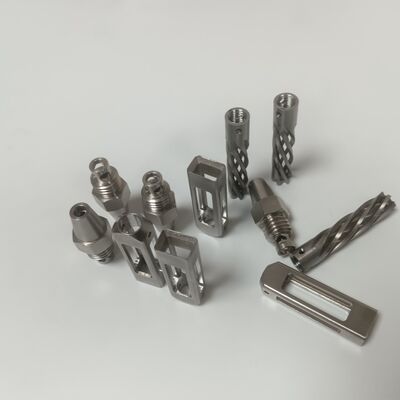

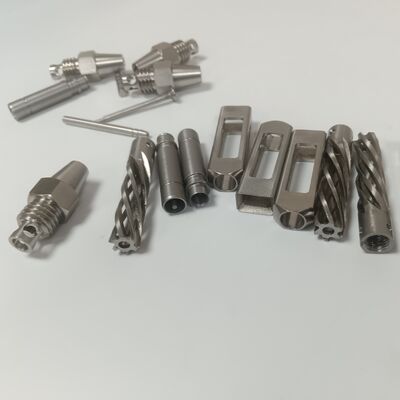

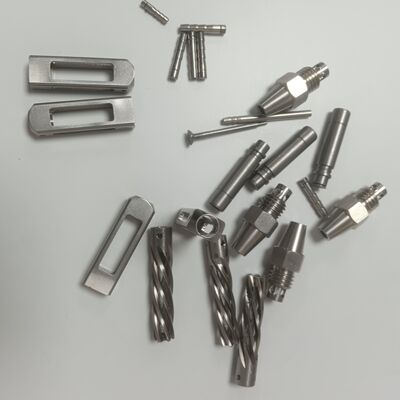

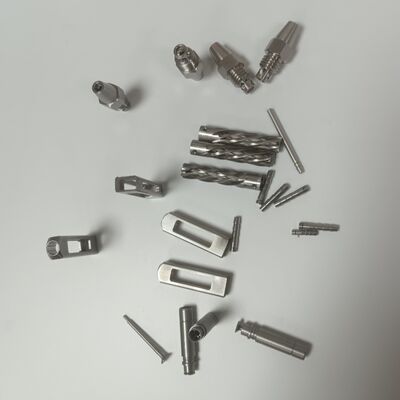

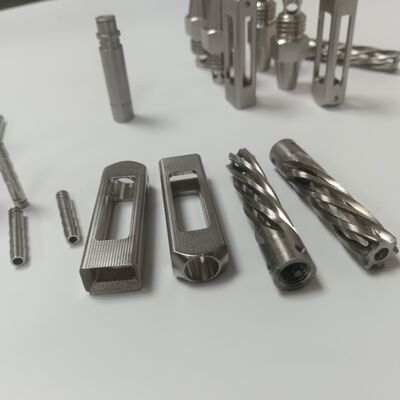

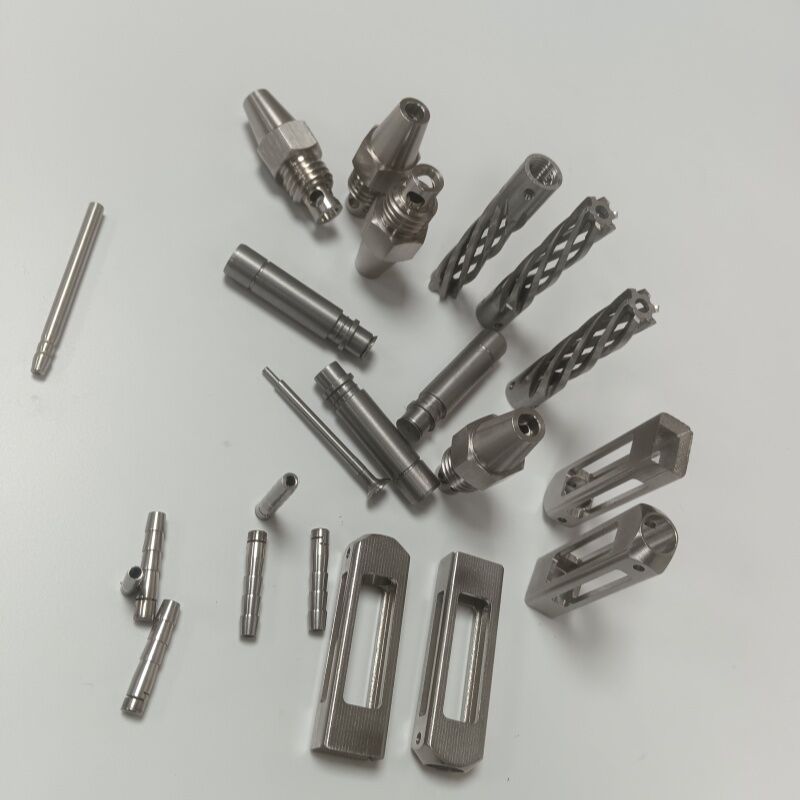

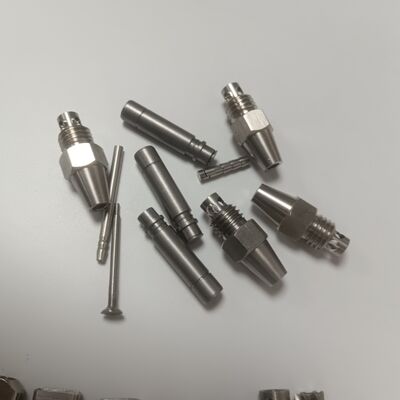

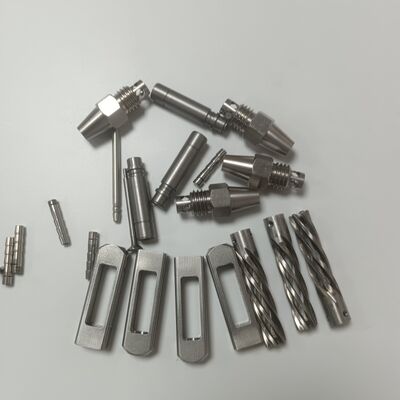

420j2 17-4ph Bagian Medis Baja Tahan Karat Keras Penggilingan CNC Berongga

Deskripsi Produk

Openwork CNC Milling of 420J2 & 17-4PH Harded Stainless Steel Medical Spare Parts adalah layanan manufaktur presisi canggih yang didedikasikan untuk memproduksi rumit, ringan,komponen struktural yang kuat untuk perangkat medis berkinerja tinggiMenggunakan kekerasan superior dan ketahanan haus dari martensitic 420J2 dan precipitation-hardening 17-4PH stainless steel,proses ini melibatkan precisionsubtractive machining dari potongan internal yang kompleks, kisi-kisi, kisi-kisi, dan struktur kerangka. desain "openwork" ini mengurangi massa, memungkinkan aliran cairan / gas, memungkinkan integrasi dengan komponen lain, dan mempertahankan kekuatan penting.Bagian-bagian yang diolah untuk toleransi tingkat mikron, menjadikannya ideal untuk aplikasi kritis dalam instrumen bedah, implan, dan peralatan diagnostik di mana presisi, daya tahan, dan kompleksitas fungsional diperlukan.

Pengolahan Produk

1. Pemilihan bahan & perawatan panas pra-pengolahan:

   • 420J2:Dipasok dalam kondisi annealed. Bagian-bagian yang kasar-machined untuk bentuk hampir bersih, kemudian mengalami pengerasan vakum dan tempering untuk mencapai kekerasan akhir (50-55 HRC).

   • 17-4PH:Dipasok dalam kondisi yang diobati larutan (kondisi A). Bagian-bagian diproses sepenuhnya ke dimensi akhir dalam keadaan lunak ini, kemudian mengalami pengerasan presipitasi (penuaan, misalnya,H900) untuk mencapai kekuatan tinggi (hingga 40-45 HRC).

2. 精密Multi-Axis CNC Milling Setup:Blank yang diobati panas (420J2) atau lunak (17-4PH) dipasang di pusat penggilingan CNC beraksi 3 + 2 atau 5 sumbu secara bersamaan dengan presisi tinggi.Struktur udara untuk mencegah getaran dan bisikan.

3. Pengolahan Openwork Komplek (Proses Inti):Menggunakan panjang jangkauan, diameter kecil akhir mills (sampai 0,3 mm), geometry internal yang rumit diproses.

   • Membuat struktur kisi internal dan pola sarang madu.

   • Mengolah tulang rusuk tipis, struts, dan jaringan pendukung.

   • Membentuk jendela yang tepat, potongan besar, dan lubang dengan perimeter yang kompleks.

   • Mencapai rongga dalam dan undercuts dalam satu setup.

4. Pengolahan panas setelah pemesinan (untuk 17-4PH):Setelah penggilingan halus, komponen 17-4PH mengalami pengerasan presipitasi (penuaan).

5. Pengurangan tekanan & Stabilisasi termal (Optional):Untuk bagian-bagian ultra-presisi, pengurangan tekanan suhu rendah atau perawatan kriogenik dapat diterapkan untuk memastikan stabilitas dimensi jangka panjang.

6. Micro-Deburring & Super-Finishing:Semua tepi internal dan permukaan celah dengan cermat dibor menggunakan teknik khusus (ultrasonik, elektrokimia).Bagian kemudian mengalami electropolishing atau micro abrasive blasting untuk mencapai halus, bersih, dan biocompatible finish.

7. Metrologi Lanjutan & Inspeksi:Bagian diperiksa menggunakan metode non-kontak seperti pemindaian optik 3D atau pemindaian CT mikro untuk memverifikasi geometri internal, konsistensi ketebalan dinding,dan akurasi dimensi tanpa merusak fitur halus.

Aplikasi Produk

• Instrumen Bedah Minim Invasif:Ringan, bibir kosong untuk forceps, keranjang untuk pengambilan batu, dan komponen articulated untuk alat endoskopik.

• Implan ortopedi & tulang belakang (Tidak Beras):Struktur berlubang kompleks atau bagian kisi dalam kandang fusi, mesh penahan transplantasi tulang, atau piring khusus yang dirancang untuk pertumbuhan tulang.

• Dental & CMF Implants/Guides:Panduan bedah khusus pasien dengan potongan rumit untuk irigasi atau visualisasi, atau kerangka untuk prostetik.

• Komponen perangkat penyampaian obat:Mekanisme internal dengan potongan untuk mengurangi berat atau elektronik rumah di pompa insulin atau auto-injectors.

• Peralatan diagnostik & laboratorium:Housing filter presisi, pemegang sampel, atau pemasangan sensor dengan saluran internal atau desain penghematan berat.

Parameter teknis produk (tabel rinci)
