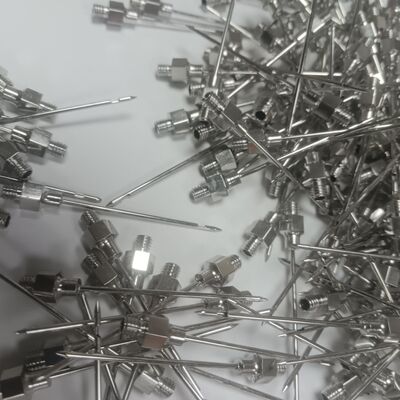

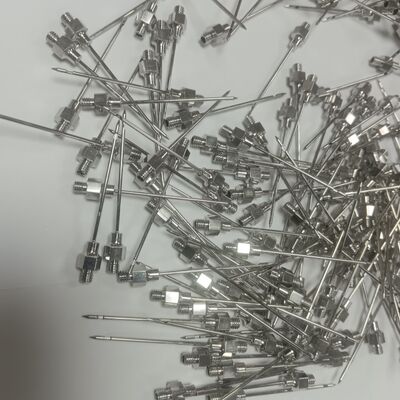

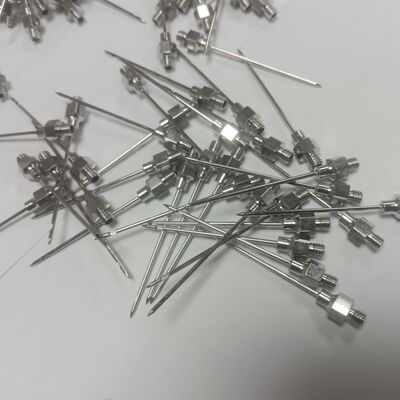

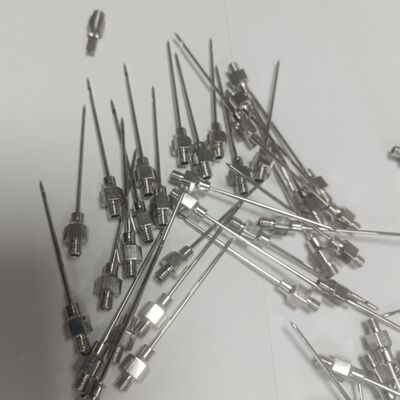

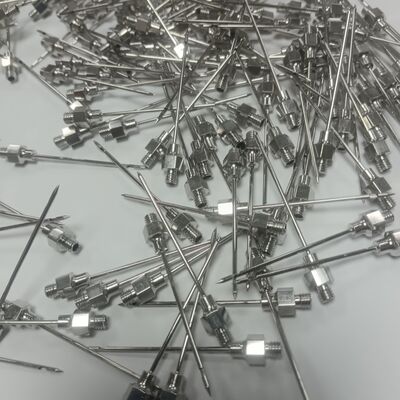

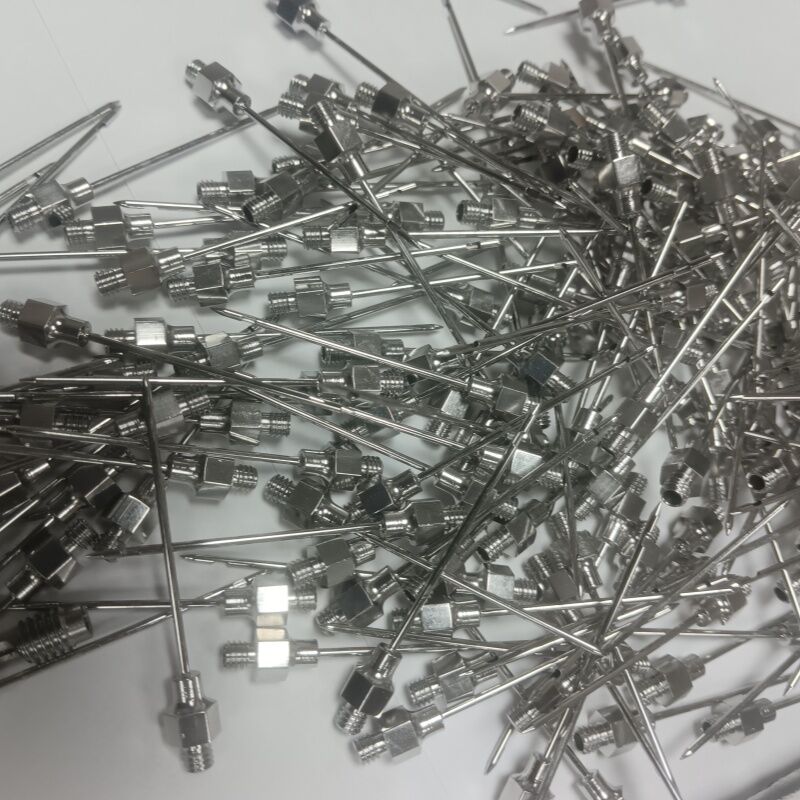

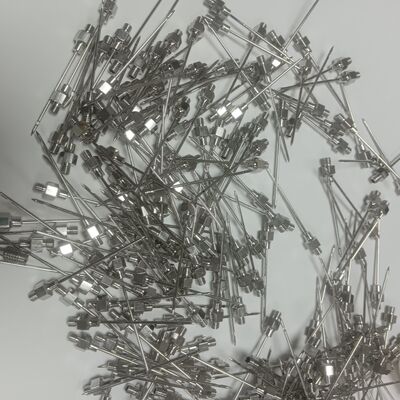

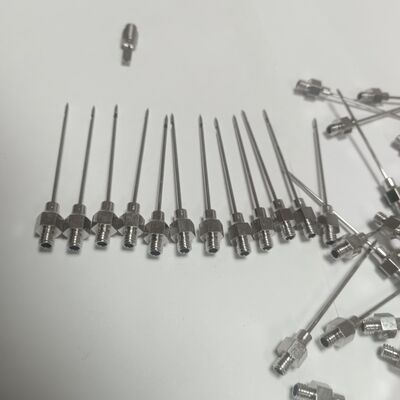

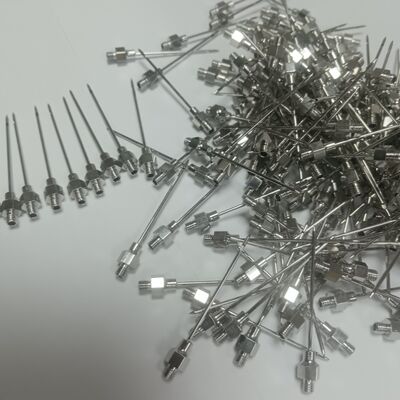

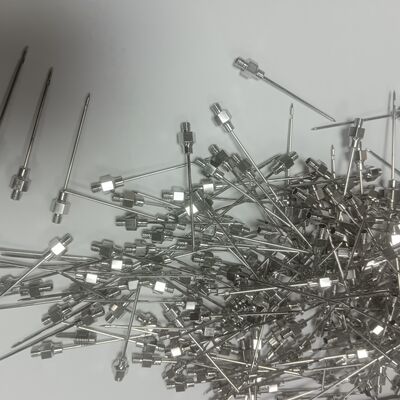

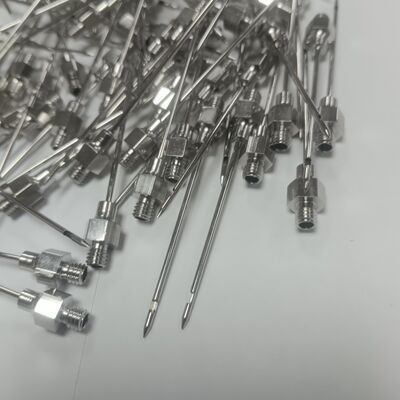

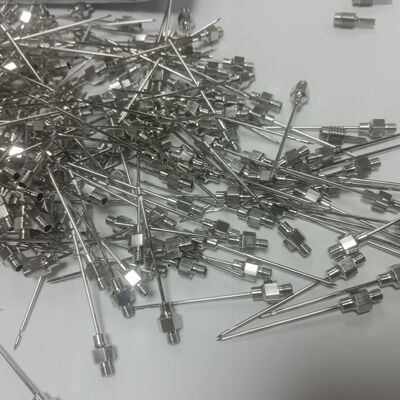

304 316l فولاد فولاد ضد زنگ لوله ای نخ مخروط سوراخ طرفی سوزن
توضیحات محصول
304/316L لوله های سرکه ای فولادی فولاد استنلی که دارای نوک کوبیده شده و سوزن بندر جانبی هستند، قطعات فرعی چند منظوره ای هستند که برای کنترل،تحویل یا استخراج مایعات ضد نشت در شرایط پزشکیاین سوزن ها چهار ویژگی حیاتی را در خود جای داده اند: یک لوله موی پریسونی برای دستکاری مایعات دقیق؛یک نوک کوبیده (قطر کوچک) برای نفوذ دقیق یا خروج کنترل شده مایع؛ یک محور یا گره دار برای اتصال مکانیکی امن؛ و یک یا چند پورت جانبی دقیق برای جریان جانبی مایع. از فولاد ضد زنگ 304 یا 316L مقاوم به خوردگی ساخته شده است.اين اجزا دوام خارق العاده اي دارندترکیب یک نوک مخروطی با پورت های جانبی امکان تحویل مایع هدفمند را فراهم می کند در حالی که اتصال رشته ای تضمین می کندرابط بدون نشت ٫ ایده آل برای کروماتوگرافی با فشار بالا، سیستم های تحویل دارو و ابزار آزمایشگاهی تخصصی.
کاربردهای محصول
حوزه کاربرد
کاربرد های خاص
شیمی تحلیلی و کروماتوگرافی
سوزن های تزریقی HPLC/GC با اتصال رشته ای برای ورود نمونه بدون نشت، سنجه های سیستم مایکروفلوییدی با دریچه های جانبی برای جریان پوشش، دستگاه های ورود نمونه الکتروفورز موی
تجهیزات پزشکی و تحویل دارو
اجزای تزریق دارویی که نیاز به کنترل حجم دقیق دارند، دریچه های جانبی سوزن بیوپسی برای نمونه گیری بافت، سوزن های اپیدورال / ستون فقرات با نوک های غیر هسته ای و اتصال Luer رشته دار،پورت های سیستم تزریق داروی قابل کاشت
صنعت داروسازی
سوزن های پرکننده استریلی برای سیستم های پر کردن بطری و سرنگ، سُند های نمونه گیری در فرآیند برای بیوراکتورها، اجزای انتقال مایعات با پاکیزگی بالا
آزمایشگاه و تحقیقات
سیستم های میکرو تزریق برای زیست شناسی سلولی، رابط های مایع سفارشی برای تنظیمات تجربی، نمونه گیری دقیق از بطری های بسته شده با کپسول های هفت گره ای
پردازش شیمیایی
سوزن های نمونه گیری برای راکتورهای تحت فشار، دریچه های تزریق شیمیایی با اتصالات پیچ دار امن، نوزل های پراکندگی دریچه های جانبی برای مخلوط کردن گاز/سیال
نیمه هادی و الکترونیک
اجزای تحویل شیمیایی برای تجهیزات پردازش مرطوب، پردازش مایعات دقیق در ساخت وافره، سنجه های سیستم خنک کننده با جریان بندر جانبی
پارامترهای فنی محصول (جدول دقیق)
دسته بندی
پارامتر
مشخصات / جزئیات
گزینه های مادی
درجه
304 فولاد ضد زنگ(هدف کلی، مقاومت خوب در برابر خوردگی)فولاد ضد زنگ 316L(مقاومت بیشتر در برابر خوردگی، سازگار با زیست شناسی، درجه پزشکی ترجیح داده می شود)
ویژگی های کلیدی
مقاومت بسیار عالی در برابر خوردگی، قدرت بالا، سازگار با زیست شناسی (316L) ، غیر واکنش پذیر
استانداردها
ASTM A269، ISO 9626، ASTM A967 (پسیویشن)
ابعاد لوله های موی
محدوده قطر بیرونی (OD)
0.3mm تا 2.5mm (معادل 30G تا 13G) ️ قابل تنظیم
محدوده قطر داخلی (ID)
0.1mm تا 2.0mm
ضخامت دیوار
0.1 mm تا 0.5 mm (تعداد استاندارد، دیواره نازک، دیواره سنگین)
طول کلی
از 20mm تا 200mm (بر اساس برنامه قابل تنظیم)
مشخصات نوک کوچیک
پیکربندی نوک
کاهش تدریجی از OD کامل به قطر کاهش یافته در انتهای دور
نکته ی آخر
0.1 mm تا 1.0 mm (از OD پایه کاهش یافته)
طول مخمصه
2mm تا 20mm (تخصیص پذیر)
هندسه نوک
از مواد معدنی که در زیر به عنوان مواد معدنی مورد استفاده قرار می گیرند، شامل:
عملکرد نوک
نفوذ دقیق، خروج کنترل شده مایع، آسیب بافتی کاهش یافته
مشخصات پورت جانبی
قطر بندر
0.1 mm تا 1.0 mm (تخصیص پذیر)
تعداد بنادر
1، 2 (مخالف) ، 3 (شعاعی) ، یا آرایه های سفارشی
محل بندر
فاصله از نوک: 1 mm تا 20 mm (با دقت کنترل شده، تحمل ±0.05 mm)
هندسه بندر
شکل گرد، بیضی، شکاف یا سفارشی
پایان بندر
بدون برر، الکتروپلیش شده، صاف برای جلوگیری از انسداد
مشخصات رشته
نوع رشته
لوئر لاک (زن/مرد):مطابق با استاندارد ISO 80369-7؛سازمان ملل متحد:#0-80 تا 1/2-20متريک:M1.6 تا M12؛معاهده ناتو:از 1/8 تا 1/4"BSPP/BSPT:G1/8 تا G1/2رشته های سفارشیدر دسترس
محل رشته
محور نزدیک (معمولاً) ، یکپارچه شده در میله یا کانکتور رشته ای جداگانه
رشته مناسب
کلاس 2A/2B (استانداردی) ، کلاس 3A/3B (دقیقی)
بازرسی رشته
100٪ بررسی گجت شروع/نه پایان
امنیت اتصال
ضد نشت تحت فشار کار مشخص
عملکرد
درجه بندی فشار
بالا، بسته به ضخامت دیوار و یکپارچگی رشته؛ می تواند برای > 5000 psi طراحی شود
فاش شدن صداقت
آزمایش نشت هلیوم یا آزمایش فشار هیدروستاتیک در دسترس است
ویژگی های جریان
پورت های جانبی توزیع جریان جانبی را امکان پذیر می کنند؛ کنترل سرعت جریان
دمای کار
-200°C تا +400°C (معتمد به درجه)
مقاومت در برابر خوردگی
عالی؛ 316L مقاومت خندق در محیط کلوراید را ارائه می دهد
پوشش سطح
پایان استاندارد
غیرفعال بر اساس ASTM A967 (اسید نیتریک یا اسید سیتریک)
پوشش های اختیاری
برقی:Ra ≤ 0.2 μm (پایان آینه ای، فوق العاده تمیز)به صورت مکانیکی پولیش شده:Ra 0.4-0.8 μm؛گلوله شليک شده:پوشش مات یکنواخت
پوشش روشنایی داخلی
صاف، الکتروپولیس شده برای به حداقل رساندن چسبندگی مایع و نگهداری ذرات
کیفیت و انطباق
بازرسی ابعاد
100٪ OD، ID، نوک مخروط، محل پورت جانبی، تایید تناسب رشته با استفاده از اندازه گیری نوری، CMM، اندازه گیری رشته
استنت های قلب و عروق استخوان مار با لیزر برش 304/316L از فولاد ضد زنگ برای کاربردهای درون عروقی طراحی شده اند.تولید شده از طریق فرمتوسکنید پیشرفته یا لیزر فیبر مایکرو ماشینکاری از لوله های موی دارویی فولاد ضد زنگ 304 یا 316L درجه پزشکیاین استنت ها دارای هندسه های پیچیده و انعطاف پذیر هستند که قدرت رادیال استثنایی، انعطاف پذیری طولی و سازگاری با دیواره های رگ را فراهم می کنند.فرآیند برش لیزر تولید تمیز، استروهای بدون خروجی با حداقل مناطق تحت تاثیر گرما، حفظ یکپارچگی مکانیکی و مقاومت در برابر خوردگی مواد.درمان های پس از پردازش از جمله الکتروپولیش و پاسیویشن اطمینان می دهداین داربست های دقیق طراحی شده برای حفظ نفوذ عروق در عروق کرونری، محیطی،و مداخلات عصبی و عروقی.
کاربردهای محصول
حوزه کاربرد
کاربرد های خاص
بیماری عروق کرونری
استنت های بادکنک قابل گسترش برای درمان انسدادات آتروسکلروتیک در شریان های کرونری؛ پلتفرم های استنت های دارویی که نیاز به هندسه ی دقیق برای پوشش یکنواخت دارویی دارند
بیماری عروق محیطی
استنت ها برای شریان های ایلیاک، فموریال، پوپلیتیال و تیبیال؛ طرح های خود افزوده و قابل گسترش با بالون برای بازسازی عروق اندام پایین
مداخلات عصبی
استنت های داخل جمجمه برای درمان آنوریسم (تغییر جریان) ، استنت های عروق عروق و مدیریت تنگی عروق مهره ای
راه های بیلی و معده
استنت ها برای انسداد های خبیث و خوش خیم صفری؛ استفاده از استنت های غذاخوری و روده بزرگ
کاربرد های اورولوژیکی
استنت های ادراری با طراحی انعطاف پذیر ′′عظام مار′′ برای بهبود راحتی بیمار و کاهش مهاجرت
پزشکی دامپزشکی
استنت های سفارشی برای کاربردهای عروقی و غیر عروقی حیوانات
تحقیق و توسعه
نمونه های اولیه پلتفرم استنت برای توسعه دستگاه های جدید؛ نمونه های آزمایش پیش بالینی
پارامترهای فنی محصول (جدول دقیق)
دسته بندی
پارامتر
مشخصات / جزئیات
گزینه های مادی
انواع فولاد ضد زنگ
فولاد ضد زنگ 316L(ترجیح داده می شود مقاومت بهتر در برابر خوردگی، سازگاری زیستی)304 فولاد ضد زنگ(به عنوان یک گزینه برای کاربردهای غیر قابل کاشت)
ویژگی های کلیدی
مقاومت رادیال بالا، انعطاف پذیری خوب، مقاومت بسیار عالی در برابر خوردگی، سازگاری زیستی اثبات شده
استانداردهای مادی
ASTM F138 (316L) ، ASTM F899، ISO 5832-1
لوله موی پایه
محدوده قطر بیرونی (OD)
0.8mm تا 3.0mm (پیش از برش) ️ پس از گسترش به 1.5mm تا 6.0mm گسترش می یابد
ضخامت دیوار
0.05mm تا 0.15mm (دیوار بسیار نازک برای پروفایل پایین)
طول لوله
10 mm تا 200 mm (مطلوبات طول استنت قابل تنظیم)
مشخصات طراحی استنت
نوع الگوی
طرح اسب استخوان / مارحلقه های سینوزوائیدی مستمر با کانکتورهای انعطاف پذیر؛سلول بسته:داربست های تقویت شده، نیروی خارجه ی مزمن کمتر.سلول باز:انعطاف پذیری بالاتر، دسترسی بهتر به شاخه های جانبی؛هیبریدی:الگوهای ترکیب برای بهینه سازی عملکرد
ضخامت استرو
0.05 mm تا 0.12 mm (50-120 μm)
پهنای پشت
0.06 mm تا 0.15 mm (60-150 μm)
طول استنت
8mm تا 80mm (بر اساس درخواست قابل تنظیم)
قطر گسترش یافته
1.5 mm تا 6.0 mm (با توجه به طراحی و پردازش بعدی)
نسبت ابعاد (قطر/طول)
قابل تنظیم بر اساس الزامات بالینی
مشخصات برش لیزر
نوع لیزر
ليزر پنج ثانيه اي:پالس هاي فوق کوتاه، حداقل HAZ، کیفیت بالاتريلیزر فیبر:دقت بالا، مقرون به صرفه برای تولید
حداقل اندازه ویژگی
0.02 mm (20 μm) قابل دستیابی
کاهش تحمل
±0.005 mm تا ±0.010 mm
منطقه تحت تاثیر گرما (HAZ)
< 0.005 میلی متر (لازر فمتوسکن)
کیفیت لبه
صاف، بدون حفر و کمترین زباله
پس از پردازش
الکترولیسینگ
از بین بردن میکروبر، صاف کردن لبه های strut، کاهش خشکی سطح به Ra ≤ 0.05 μm؛ ضروری برای سازگاری زیستی و مقاومت در برابر خستگی
غیرفعال کردن
ASTM A967 مقاومت در برابر خوردگی را افزایش می دهد
درمان گرما
تخلیه استرس برای بازگرداندن انعطاف پذیری و از بین بردن استرس های باقیمانده از برش لیزر
پوشش سطح (آخرین)
Ra ≤ 0.1 μm (پایان آینه ای)
خواص مکانیکی
قدرت شعاعی
به اندازه کافی برای مقاومت در برابر عقب نشینی کشتی؛ قابل تنظیم از طریق هندسه و ضخامت strut
انعطاف پذیری طولی
طرح های استخوان مار بالا سازگاری عالی با آناتومی پیچ و تاب را فراهم می کند
بازخورد انعطاف پذیر
< 5٪ (برای طرح های قابل گسترش با بالون)
مقاومت در برابر خستگی
با الزامات ASTM F2477 برای 400 میلیون چرخه (10 برابر سال) مطابقت دارد
نیروی شعاعی
قابل تنظیم در هر برنامه؛ بالاتر برای محیطی، پایین تر برای کرونر
ویژگی های عملکرد
پروفایل کوچک
0.8mm تا 1.5mm (با توجه به طراحی استنت و ضخامت دیواره)
نسبت گسترش
1.5۱: ۱ تا ۳: ۱
کوتاه کردن زمان
< 10% (برای طرح های بهینه شده)
دسترسی به شاخه های جانبی
طراحی سلول های باز امکان دسترسی عالی را فراهم می کند
سازگاری ام آر آی
MR مشروط (غیر آهن مغناطیسی)
کیفیت و انطباق
بازرسی ابعاد
اندازه گیری نوری بزرگنمایی بالا، سیستم های بینایی، اسکن میکرو سی تی برای تأیید هندسه سه بعدی
آزمایش مکانیکی
آزمایش نیروی شعاعی، مقاومت در برابر خرد شدن، انعطاف پذیری 3 نقطه ای، آزمایش خستگی بر اساس ASTM F2477
گواهینامه مواد
گواهینامه آزمایش آسیاب (MTC) با قابلیت ردیابی دسته؛ انطباق با ISO 5832-1
سازگاری زیستی
مطابق با ISO 10993-1 (سیتوتوکسیسیت، حساسیت، تحریک، سمیت سیستمیک، سازگاری خون)
پاکسازی
تمیز شده تا با استانداردهای تمیز دستگاه کاشت قابل اجرا مطابقت داشته باشد
استانداردهای کیفیت
تولید شده تحتISO 13485سیستم مدیریت کیفیت دستگاه های پزشکی
حمایت قانونی
پشتیبانی از FDA 510 ((k) ، PMA و CE MDR با سوابق تاریخچه کامل دستگاه (DHR)
ناباروری و بسته بندی
روش ناباروری
تشعشعات گاما(برای استنت های فولاد ضد زنگ ترجیح داده می شود)اتیلن اکسید (ETO)(متناوب)
سطح اطمینان از ناباروری (SAL)
10−6
بسته بندی
بسته بندی استریل فردی در داخل حلقه یا لوله محافظ؛ سیستم های Tyvek® / بلیستر
مدت زمان نگهداری
به طور معمول 2-3 سال (بر اساس ISO 11607)
جزئیات تولید
زمان تحویل (پروتوپیت)
10 تا 20 روز کاری (بسته به طراحی)
زمان تحویل (تولید)
۳ تا ۶ هفته (بسته به حجم)
فرمت های فایل پذیرفته شده
STEP، IGES، DWG، DXF، PDF (نمونه 2D مسطح و هندسه 3D استنت دقیق)
یادداشت های ویژه
طراحی سفارشی
هندسه الگوی، ضخامت strut، طول، قطر به طور کامل متناسب با مشخصات مشتری
توانایی مصرف مواد مخدر
می تواند به عنوان یک بستر برای کاربردهای پوشش دارویی استفاده شود (به عنوان مثال، سیرولیموس، everolimus)
رادیوپاسیتی
فولاد ضد زنگ 316L رادیوپاسیتی ذاتی را برای تجسم فلوروسکوپی فراهم می کند
