| Nama merek: | Yue lin sen |
| Nomor Model: | Y1227 |
| MOQ: | 100 buah |
| Harga: | 0.5-20 |
| Ketentuan Pembayaran: | T/T |
| Kemampuan Penyediaan: | 5000000PCS |

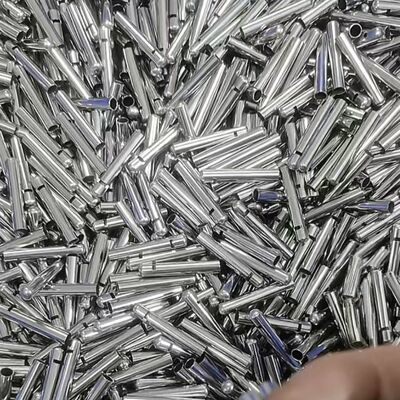

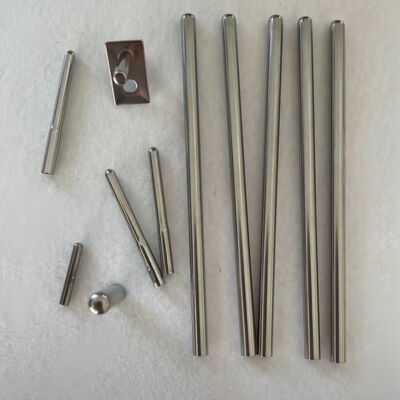

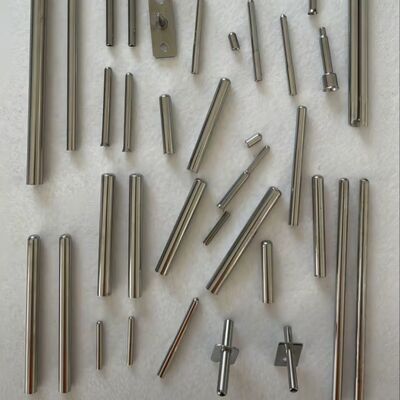

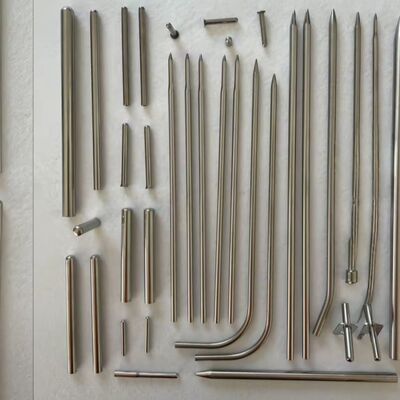

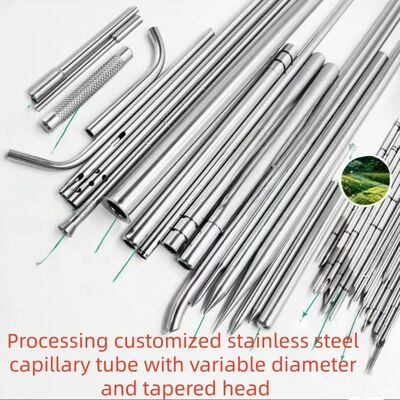

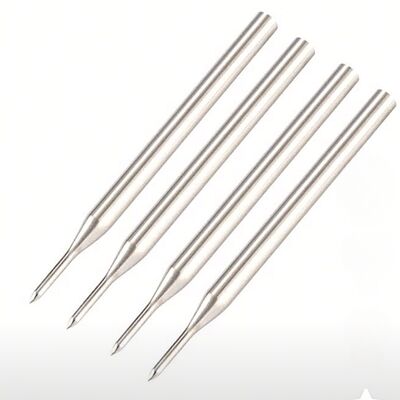

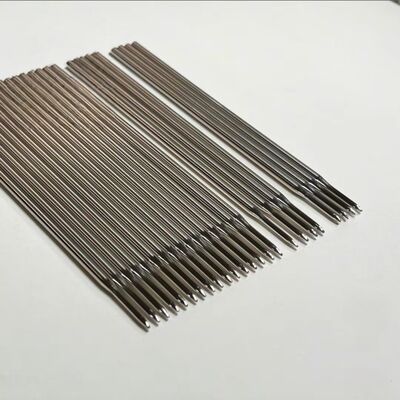

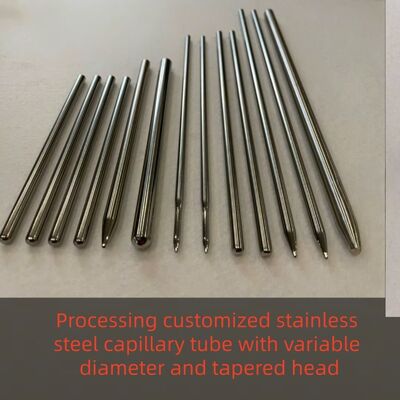

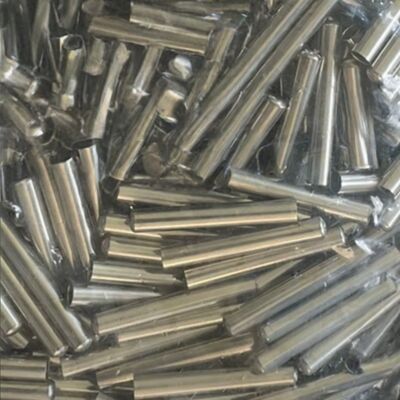

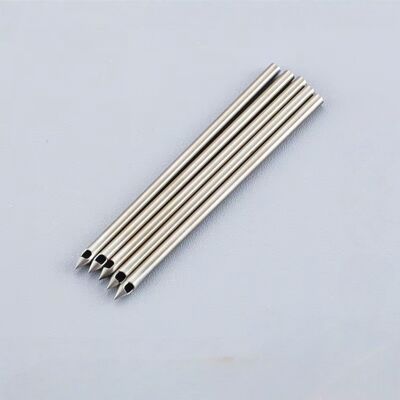

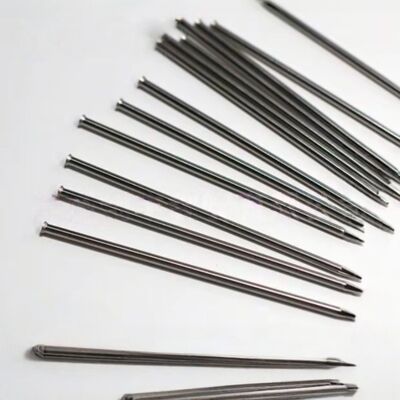

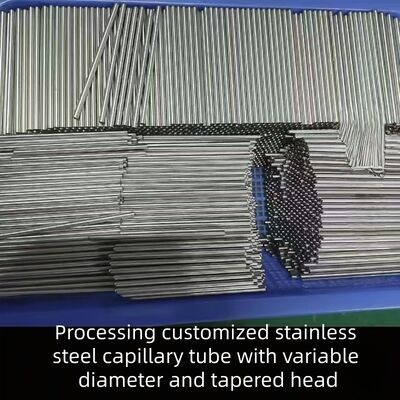

Pengolahan Custom Laser Cutting 304 316L Stainless Steel Capillary Tube Hollowing Slotting Punching Marking Sandblasting
Layanan pemrosesan khusus: Pemotongan laser, perforasi, slotting, penandaan, dan penyemprotan pasir untuk 304/316L Stainless Steel Capillary Tubing adalah komprehensif,solusi manufaktur presisi multi-langkah untuk menciptakan komponen mikro-tubular yang sangat rumit dan fungsionalLayanan ujung ke ujung ini mengubah tabung kapiler standar menjadi bagian yang canggih yang menampilkan pola 空 (openwork) yang kompleks, slot presisi, dan lubang yang dibor,semua dicapai melalui pemotongan laser presisi tinggiProses ini diselesaikan dengan penandaan laser permanen untuk identifikasi dan penutup berpasir seragam untuk estetika, kebersihan, dan persiapan permukaan.Menggunakan 304 atau 316L stainless steel memastikan daya tahan dan ketahanan korosi, membuat produk akhir ideal untuk aplikasi yang menuntut dalam perangkat medis, filtrasi, mikro-fluida, dan instrumen high-end.
Pemilihan Bahan & Persiapan:Tabung kapiler baja tahan karat 304 atau 316L berkualitas tinggi dipilih berdasarkan kebutuhan ketahanan korosi. Tabung dipotong ke panjang yang ditentukan, dibersihkan, dan dihaluskan.
Pemrograman CAD/CAM & Fixturing:Desain pelanggan untuk pola, slot, dan lubang terjemahan ke dalam jalur pemotongan laser yang tepat.Tabung ini dipasang dengan aman dalam sistem pemotongan laser berputar CNC untuk memungkinkan pemrosesan 360 derajat.
Pemotongan laser presisi tinggi/perforasi:Laser serat berdenyut melakukan semua operasi pengurangan dalam satu pengaturan:
空 (Pekerjaan Terbuka):Memotong pola internal yang kompleks, kisi, atau kisi di dalam dinding tabung.
Slating:Membuat slot longitudinal, heliks, atau bentuk khusus.
Pengeboran:Membuat lubang bulat atau berbentuk tepat di lokasi tertentu.
Pembersihan & Pengeboran Pasca Potongan:Pembersihan awal menghilangkan laser oksida (dross).aliran elektrokimia atau abrasif) membersihkan tepi internal yang rumit dari fitur potong tanpa merusak struktur halus.
Pengeboran Pasir (Pemboran Kerucut):Seluruh komponen secara seragam dibasahi dengan menggunakan media halus (misalnya, manik-manik kaca).memberikan permukaan yang seragam untuk penandaan, dan dapat dengan ringan radius tepi laser yang paling tajam dipotong.
Penandaan laser:Sebuah sistem laser serat menerapkan tanda permanen (teks, logo, nomor seri, barcode) langsung ke permukaan yang disembur pasir.Parameter laser dioptimalkan untuk kontras dan daya tahan pada tekstur akhir.
Pembersihan akhir, pasivasi & inspeksi:Pembersihan intensif akhir menghilangkan semua residu media ledakan.sangat penting untuk permukaan yang baru terpapar dari pemotongan dan peledakan. Setiap bagian mengalami 100% visual dan pemeriksaan dimensi.
Implan Medis Lanjutan & Perangkat:Komponen untuk stent vaskular (dalam R&D), perancah pertumbuhan tulang, rahang instrumen bedah dengan saluran cairan, atau casing sensor dengan slot ventilasi.
Perangkat Micro-Fluidic & Lab-on-a-Chip:Struktur manifold yang kompleks, elemen pencampuran, atau filter yang terintegrasi dalam format kapiler.
Filtrasi dan Pemisahan Presisi:Micro-sieves, frits berlubang, atau elemen difusi dengan ukuran dan pola pori yang terkontrol untuk filtrasi gas/cairan.
Aerospace & Semiconductor:Micro-truss struktural ringan, diffuser distribusi gas dengan pola lubang yang tepat, atau komponen pelindung dengan desain ventilasi.
Arsitektur & Dekorasi Mikro-Elemen:Layar dekoratif kelas atas, komponen perhiasan, atau detail instrumen yang membutuhkan pola yang rumit dan finishing premium.
| Kategori | Parameter | Spesifikasi / Rincian |
|---|---|---|
| Bahan | Kelas | 304 Baja tahan karat(Tujuan umum).316L Baja tahan karat(Untuk ketahanan korosi yang lebih baik & biokompatibilitas). |
| Kondisi | Dipanaskan, cocok untuk pengolahan laser yang tepat. | |
| Tabung Kapiler Dasar | Diameter luar (OD) | 0.5 mm sampai 10.0 mm |
| Diameter dalam (ID) | 0.2 mm sampai 8.0 mm | |
| Ketebalan dinding | 0.15 mm sampai 1,5 mm | |
| Panjang standar | Hingga 300 mm (pre-cut, panjang pengolahan tergantung mesin). | |
| Laser Cutting/Perforasi | Jenis laser | Laser Serat Pulsa(untuk presisi tinggi, minimal HAZ). |
| Ukuran Fitur Minimal | Luas lubang/luas lubang:00,05 mm (50 μm).Lebar Web/Strut:00,08 mm (80 μm). | |
| Fitur Keakuratan Posisi | ± 0,02 mm | |
| Kompleksitas Openwork | Pola 2D yang benar hanya dibatasi oleh kekuatan web dan akses laser. | |
| Pengolahan Permukaan | Media Pengeboran Pasir | Manik-manik Kaca(Standar, untuk satin terang) atauOksida aluminium putih(untuk murni matte). |
| Perbaikan permukaan (Setelah peledakan) | Seragam matte / satin. Ra 1,0 - 2,5 μm. | |
| Passifikasi | Ya, standar.Menurut ASTM A967, Metode untuk kelas yang sesuai. | |
| Penandaan | Metode | Fiber Laser Marking(Anil atau ukiran cahaya). |
| Menandai Kemampuan Membaca | Kontras tinggi pada permukaan yang meledak. | |
| Ukuran Karakter Minimal | 0.2 mm tinggi. | |
| Toleransi Dimensi | OD/ID (Base Tube) | ± 0,01 mm (Tabung yang ditarik dengan presisi) |
| Ukuran Fitur Potongan (Lebar Lubang/Lebar Slot) | ± 0,01 mm | |
| Toleransi Posisi Pola | ± 0,03 mm | |
| Panjang keseluruhan (pasca proses) | ± 0,1 mm | |
| Kualitas & Kebersihan | Standar Deburring | Semua tepi potong halus di bawah pembesaran tinggi (misalnya, 40x). |
| Kebersihan Setelah Proses | Dipersihkan untuk memenuhi standar partikel Kelas 7 ISO atau spesifikasi pelanggan. | |
| Pemeriksaan | 100% visual di bawah mikroskop. sampel CMM atau pengukuran optik untuk dimensi kritis. | |
| Dokumen | Sertifikat Kesesuaian (CoC),Laporan Dimensi untuk Artikel Pertama, Sertifikasi Bahan (MTR), Laporan Passifikasi. |
