| Nama merek: | Yue lin sen |
| Nomor Model: | Y1226 |
| MOQ: | 100 buah |
| Harga: | 0.5-20 |
| Ketentuan Pembayaran: | T/T |
| Kemampuan Penyediaan: | 5000000PCS |

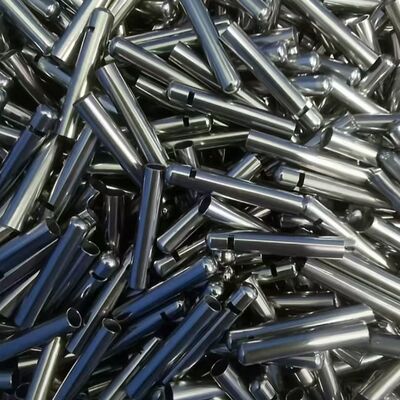

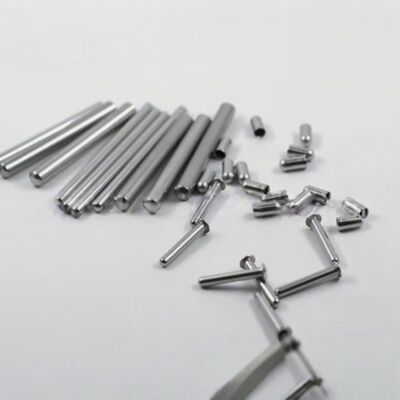

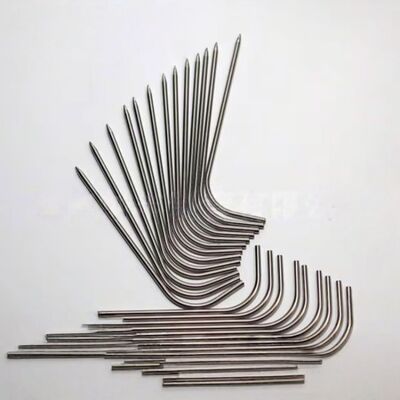

316L Stainless Steel Medical Capillary Tube Grinding Edge Marking Sandblasting Head Variable Diameter
316L Stainless Steel Medical Capillary Tube dengan Ground Bevel, Marking, Sandblasting, End Capping, dan Diameter Reduction adalah yang sangat diproses,komponen presisi multifungsi yang dirancang untuk sistem fluida medis dan laboratorium canggihIni dimulai sebagai tabung kapiler 316L stainless steel kemurnian tinggi dan mengalami serangkaian operasi nilai tambah: bevel precision-ground di ujung untuk penetrasi tajam atau keluarnya cairan tertentu,penandaan laser permanen untuk identifikasi, penyemprotan pasir seragam untuk akhir matte yang dapat dibersihkan dan pegangan yang ditingkatkan, tutup ujung hermetik (penutup) di satu ujung,dan pengurangan diameter terkontrol (menyekat) sepanjang panjangnya untuk pemasangan integrasi atau kontrol aliranPemrosesan terintegrasi ini menciptakan komponen yang kuat, dapat dilacak, dan kinerja yang dioptimalkan siap untuk aplikasi kritis.
Verifikasi dan pemotongan bahan:Tabung kapiler baja tahan karat 316L kelas medis (ASTM A269) diverifikasi dan dipotong ke panjang pra-bentuk yang ditentukan.

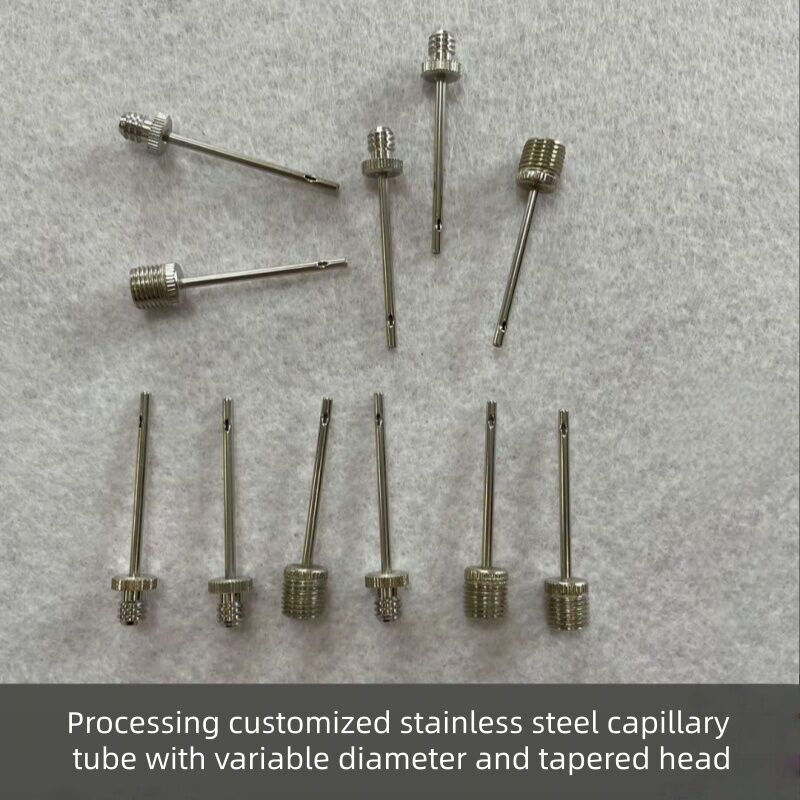

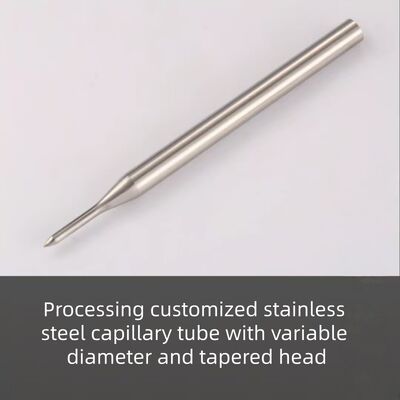

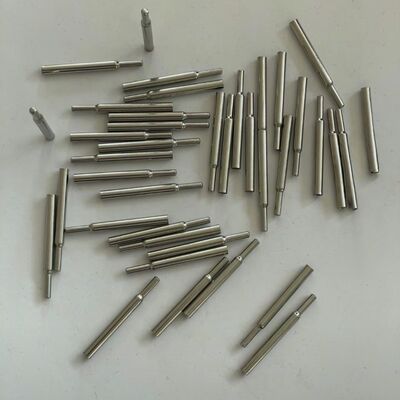

Pengurangan Diameter (Necking):Menggunakan swaging putar presisi atau microforming, bagian tertentu dari tabung dikompresi secara radial untuk menciptakan diameter luar yang berkurang,sering untuk membentuk langkah untuk O-ring atau untuk masuk ke port yang lebih kecil.

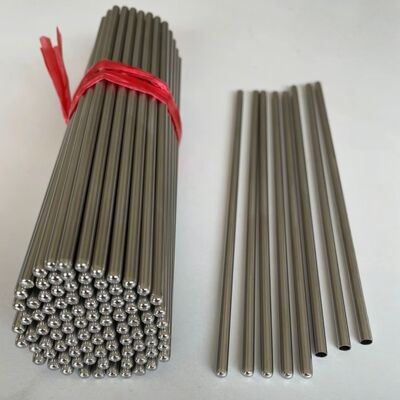

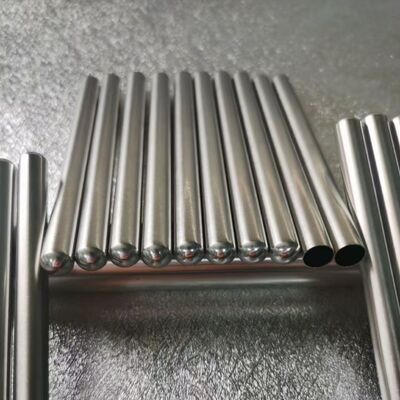

Penutup/Pembatasan akhir:Satu ujung tabung ditutup secara hermetis.Cold-forming(menemukan ujung menjadi kubah padat) ataupengelasan mikro orbital(untuk segel integritas tertinggi, terutama untuk aplikasi bertekanan).
Menghilangkan Stres:Setelah pengolahan dingin (menyekat, mengikat), bagian tersebut mengalami siklus penggilingan vakum atau atmosfer inert yang terkontrol untuk meringankan ketegangan internal,yang penting bagi 316L untuk mencegah sensitisasi dan mengembalikan ketahanan korosi.

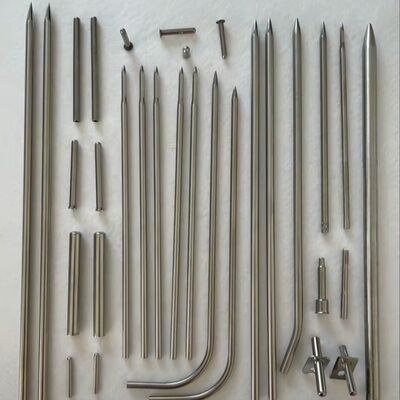

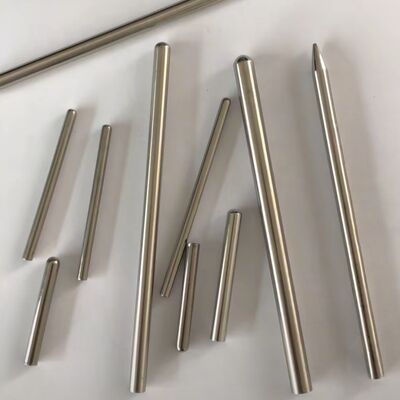

Penggilingan Bevel:Ujung distal yang terbuka dengan presisi dihancurkan pada micro-grinder CNC untuk menciptakan tepi bevel yang tajam dan konsisten.pemberian).
Pengeboran Pasir (Pemboran Kerucut):Seluruh permukaan eksternal secara seragam disembur dengan menggunakan media non-kontaminasi dengan kemurnian tinggi (misalnya, manik-manik kaca).dan memberikan permukaan yang optimal untuk penandaan berikutnya.
Passifikasi:Setelah penyemprotan pasir, komponen ini pasif secara kimiaASTM A967 (Metode untuk 316L)untuk menghilangkan partikel besi yang tertanam dan mengembalikan lapisan oksida pasif yang tahan korosi maksimum.
Penandaan laser:Sebuah sistem laser serat menerapkan tanda-tanda permanen, kontras tinggi pada permukaan yang disembur pasir. Tanda-tanda dapat mencakup nomor bagian, kode lot, spesifikasi ukuran, atau panah arah aliran.
Pembersihan dan Pemeriksaan Akhir:Pembersihan presisi akhir (misalnya, ultrasonik) menghilangkan semua residu pengolahan.Ujung yang disegel diuji 100% dengan deteksi kebocoran helium atau pengujian pelebaran tekanan.
Sistem Pengiriman Obat yang Dapat Ditanam:Sebagai saluran cairan atau jarum port untuk pompa insulin, sistem penyampaian obat intratekal, atau perangkat implan lainnya, di mana ujung tertutup, kerucut khusus untuk penetrasi membran,dan identifikasi permanen diperlukan.
Kromatografi Tekanan Tinggi (HPLC/UHPLC):Sebagai jarum atau saluran transfer khusus dengan ujung tertutup untuk integritas tekanan, diameter berkurang untuk dipasang di port sempit, ujung bergelombang untuk tindikan septum, dan ditandai untuk traceability.
Analisis & Diagnostik Sensor Sonde:Cakupan untuk sensor in-vivo atau in-line (misalnya, gas darah, glukosa) di mana ujung tertutup melindungi sensor, bagian leher memungkinkan pemasangan, dan akhir matte mengurangi pantulan cahaya.
Alat Mikro-Operasi & Biopsi:Komponen untuk handpieces khusus di mana kapiler bertindak sebagai panduan atau saluran, menampilkan bevel tajam untuk masuk, ujung proksimal tertutup, dan ditandai untuk identifikasi ukuran.
Manifold Fluida Laboratorium:Konektor khusus atau port injeksi dalam pengaturan mikro-fluida yang kompleks.
| Kategori | Parameter | Spesifikasi / Rincian |
|---|---|---|
| Bahan | Kelas | 316L Baja tahan karat(UNS S31603 / 1.4404). vakum meleleh (316LVM) opsional. |
| Sertifikasi | ASTM A269. Laporan Uji Mill (MTR) dengan traceability penuh. | |

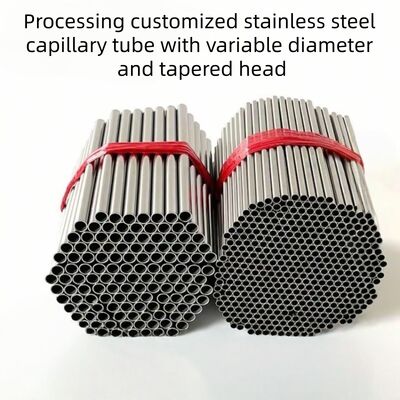

| Tabung dasar | Diameter luar awal (OD) | 0.3 mm sampai 3,0 mm |
| Diameter bagian dalam awal (ID) | 0.1 mm sampai 2,0 mm | |
| Ketebalan dinding | 0.1 mm sampai 0,5 mm | |
| Pembentukan Operasi | Pengurangan Diameter (Necking) | Pengurangan OD hingga 50%. OD minimal di leher ~ 0,2 mm. Toleransi posisi: ± 0,1 mm. |
| Metode Penyegelan Akhir | Utama:Kubah yang terbentuk dingin (untuk ID yang lebih kecil).Integritas tinggi:Orbital Micro-Weld. | |
| Integritas Segel | Tingkat kebocoran helium:< 1 x 10−9 atm·cc/detik (untuk segel las). | |
| Tip Geometri | Jenis Bevel | Standard Short Bevel (untuk tindikan) atau Special Grind. |
| Sudut Bevel | 20°(standar),15°(Sharper),30°Toleransi: ±2°. | |
| Panjang Bevel | 1.5 sampai 4 kali ketebalan dinding. | |
| Pengolahan Permukaan | Media Pengeboran Pasir | Oksida aluminium putihatauManik-manik Kaca(untuk aplikasi kemurnian tertinggi). |
| Penutup eksternal akhir (Ra) | 1.6 - 3,2 μm (Uniform Satin/Matte). | |
| Passifikasi | ASTM A967, Metode 316L(Asam sitrat atau asam nitrat). | |
| Penandaan | Teknologi | Fiber Laser Annealing / Ukiran. |
| Menandai Kemampuan Membaca | Kontras tinggi pada permukaan meledak. tahan terhadap pelarut dan sterilisasi. | |
| Tinggi Karakter Minimal | 0.3 mm. | |
| Toleransi Dimensi | Panjang keseluruhan | ± 0,1 mm (untuk bagian pendek) sampai ± 0,5 mm. |
| Bagian OD yang direduksi | ± 0,02 mm | |
| Konsentrisitas (TIR) | < 0,05 mm untuk bagian kritis (misalnya, area leher relatif terhadap OD dasar). | |
| Kinerja & Kepatuhan | Peringkat Tekanan | Bisa diuji tekanan sesuai spesifikasi (misalnya, 5000 psi). |
| Permukaan kontak cairan | Internal:Dapat dielektrolisis hingga Ra < 0,4 μm (opsional).Bagian luar:Pasif. | |
| Biokompatibilitas | 316L bahan dan proses dukunganISO 10993evaluasi untuk penggunaan yang direncanakan. | |
| Kebersihan | Dipersihkan untuk memenuhi ISO 13485 atau tingkat partikel/bioburden yang ditentukan pelanggan. | |
| Penjaminan Mutu | Pemeriksaan | 100% dimensi, 100% visual, 100% tes integritas segel. |
| Dokumen | Sertifikat Kesesuaian (CoC), Laporan Dimensi, MTR, Laporan Passifikasi, Sertifikat Tes Kebocoran (jika berlaku). |
